El replanteo de cimentaciones y el control de pernos en pedestales es el proceso topográfico mediante el cual se trasladan al terreno los ejes, cotas y plantillas de anclaje definidos en el proyecto, y se supervisan de forma activa durante el vertido del hormigón. En Servitopo aplicamos este control en proyectos de edificación e infraestructura industrial en toda España, porque una desviación de pocos milímetros en este punto puede invalidar el montaje estructural posterior.
¿Qué es el replanteo de cimentaciones?
El replanteo de cimentaciones es el proceso geométrico que traduce los planos de diseño al terreno físico, antes de que empiece cualquier excavación u hormigonado.
- Replanteo de ejes: establecimiento de las líneas de referencia principales mediante estacas, caballetes o puntos de control geodésico.
- Verificación de niveles: determinación de las cotas de excavación, del fondo de zapata y del nivel superior del hormigón de limpieza.
Sin este primer paso, ningún control posterior tiene un punto de partida fiable.
Control de pernos (anclajes) en pedestales: por qué la precisión milimétrica es crítica
Los pedestales soportan cargas puntuales elevadas y reciben las columnas metálicas de la estructura. El control de pernos garantiza que los anclajes queden ubicados con precisión milimétrica, evitando modificaciones costosas en obra durante el montaje estructural.
- Uso de plantillas: se emplean plantillas metálicas o de madera rígida para fijar la posición geométrica de los pernos antes del vaciado del hormigón.
- Control dimensional: verificación de las distancias relativas entre pernos, la alineación con los ejes del pedestal y la proyección de altura libre (rosca visible).
El problema no es solo colocar bien la plantilla al principio: es que se mantenga en esa posición mientras el hormigón todavía está fresco. Su masa, su empuje lateral y la vibración del vertido con bomba ejercen fuerzas horizontales y verticales significativas sobre la plantilla, que en ese momento sigue sujeta con fijadores provisionales, no anclada de forma definitiva.
¿Necesitas control topográfico para tu proyecto industrial?
Cada obra tiene sus propias tolerancias y su propio riesgo si algo se desalinea. En Servitopo diseñamos el plan de control a medida de tu proyecto, desde el replanteo inicial hasta el protocolo as-built.
Solicita asesoramiento para tu proyectoFases del proceso: cómo lo ejecuta Servitopo
En Servitopo estructuramos el control topográfico de pernos y cimentaciones en cuatro fases operativas:
1. Control previo.
Comprobación de que las armaduras de acero y los encofrados cumplen con la posición y los recubrimientos especificados en proyecto.
2. Alineación y plomeo.
Verificación de la verticalidad de los pernos con niveles láser o plomadas, antes de verter el hormigón.
3. Seguimiento durante el vaciado.
Supervisión continua durante el colado del hormigón y el vibrado, para evitar que la presión desplace la plantilla o los pernos. Esta es la fase donde más proyectos fallan si no hay un topógrafo presente en tajo.
4. Control post-vaciado (as-built)
Medición final de coordenadas y cotas una vez fraguado el hormigón, generando el protocolo de liberación geométrica que certifica que la obra puede continuar.
Tolerancias y criterios de éxito
Las desviaciones admisibles en el control de pernos suelen ser muy estrictas habitualmente del orden de milímetros, según la envergadura del proyecto industrial. Un control riguroso en las cuatro fases anteriores previene tensiones no deseadas en las placas base de las columnas y garantiza la seguridad estructural global de la obra.
Nuestro proyecto: control de pernos durante el hormigonado de una obra industrial
En este proyecto de edificación e infraestructura industrial, los pedestales de hormigón actuaban como elemento de transición para el montaje posterior de estructuras metálicas, tanques y maquinaria pesada. El trabajo se dividió en dos fases críticas:
Replanteo inicial de cimentaciones. Marcado de ejes y cotas de excavación previa, y colocación geométrica exacta del emparrillado de armadura y las plantillas de pernos, con estación total robótica.

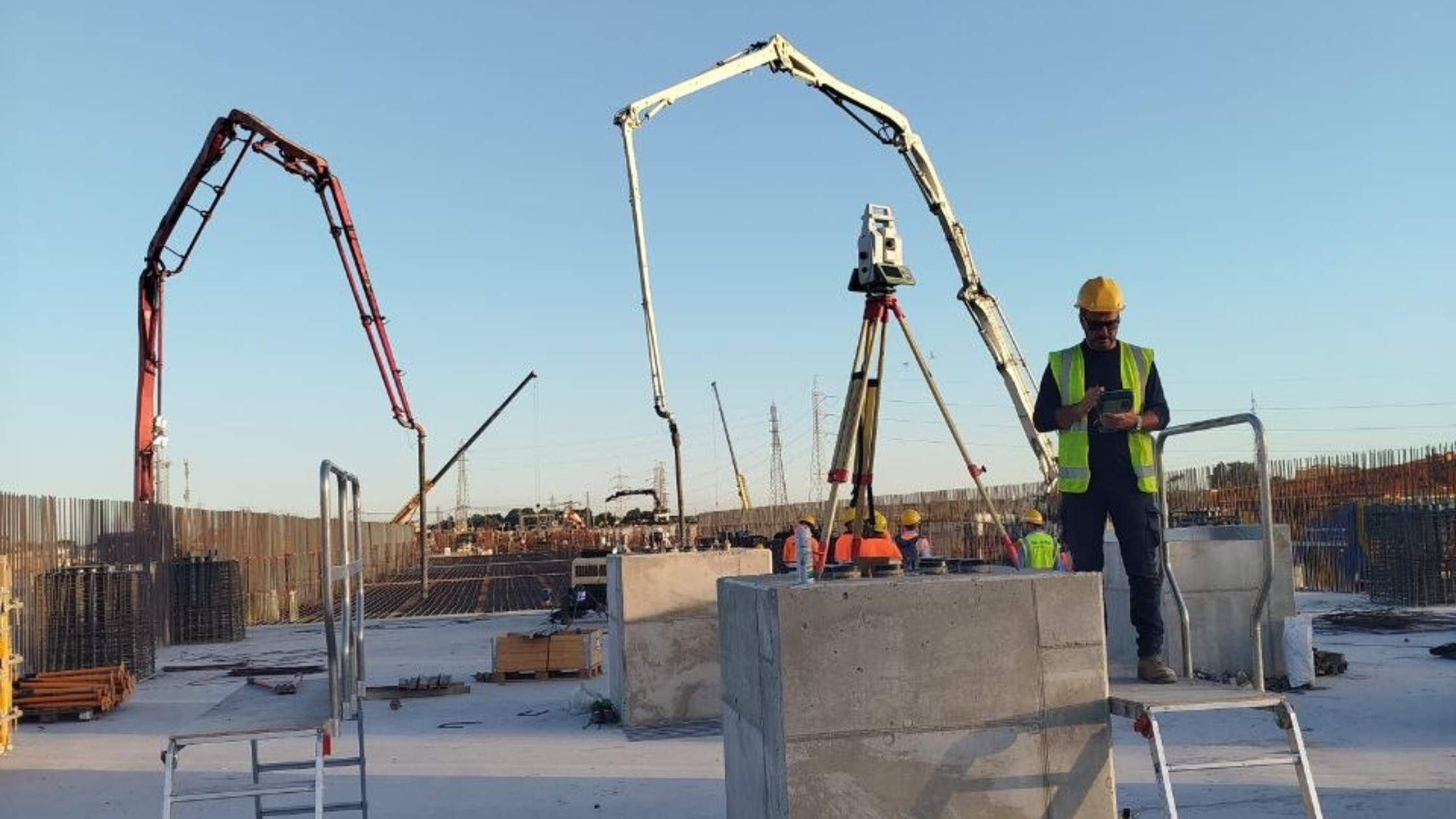

Control de estabilidad de pernos durante el hormigonado. Mientras los equipos de obra efectuaban el vertido con bombas de gran alcance, nuestro equipo de topografía realizó lecturas continuas sobre las referencias de los pernos. Esta supervisión en tiempo real permitió detectar desplazamientos o giros indeseados al instante, alertando al equipo en tajo para reajustar fijadores o tensores antes de que comenzara el fraguado.
Control topográfico industrial Servitopo en Extremadura y España
Servitopo aplica este mismo nivel de control en cualquier proyecto industrial que lo requiera, desde nuestra sede en Mérida y como parte de nuestros servicios de topografía profesionales.
Cáceres y Badajoz.
En Extremadura, Servitopo trabaja de forma habitual con constructoras e ingenierías de Cáceres y Badajoz en proyectos de obra industrial, naves logísticas y plantas de energía, donde el control activo de pernos durante el hormigonado es parte del servicio, no un extra.
Resto de España.
Fuera de Extremadura, Servitopo desplaza equipo técnico a cualquier proyecto industrial del territorio nacional que necesite este nivel de precisión en el replanteo de cimentaciones y control de pernos.
Ficha técnica del proyecto de replanteo de cimentaciones y control de pernos.
| Parámetro | Dato del proyecto |
|---|---|
| Tipo de obra | Edificación e infraestructura industrial |
| Elemento controlado | Pedestales de hormigón y plantillas de pernos de anclaje |
| Fase 1 | Replanteo de ejes, cotas de excavación y emparrillado de armadura |
| Fase 2 | Control de estabilidad de pernos durante el hormigonado |
| Equipo desplegado | Estación total robótica |
| Tolerancia admisible | Del orden de milímetros, según envergadura del proyecto |
| Entregable final | Protocolo as-built de liberación geométrica |
Pregunta frecuentes
¿Qué es el control de pernos en pedestales de hormigón?
Es la supervisión topográfica activa de la posición, alineación y verticalidad de los pernos de anclaje antes, durante y después del vertido del hormigón, para garantizar que queden ubicados con precisión milimétrica.
¿Por qué no basta con replantear bien los pernos antes del hormigonado?
Porque el empuje, la masa y la vibración del hormigón fresco ejercen fuerzas horizontales y verticales sobre las plantillas de anclaje durante el vertido. Sin supervisión activa en esa fase, un buen replanteo inicial no garantiza que la posición se mantenga.
¿Qué tolerancias se manejan en el control de pernos industriales?
Habitualmente del orden de milímetros, dependiendo de la envergadura del proyecto. Un control riguroso previene tensiones no deseadas en las placas base de las columnas y garantiza la seguridad estructural.
¿Qué es el protocolo as-built en un proyecto de cimentaciones?
Es la medición final de coordenadas y cotas una vez fraguado el hormigón, que certifica la posición real ejecutada frente a la de proyecto y permite continuar con el montaje estructural con garantías.
