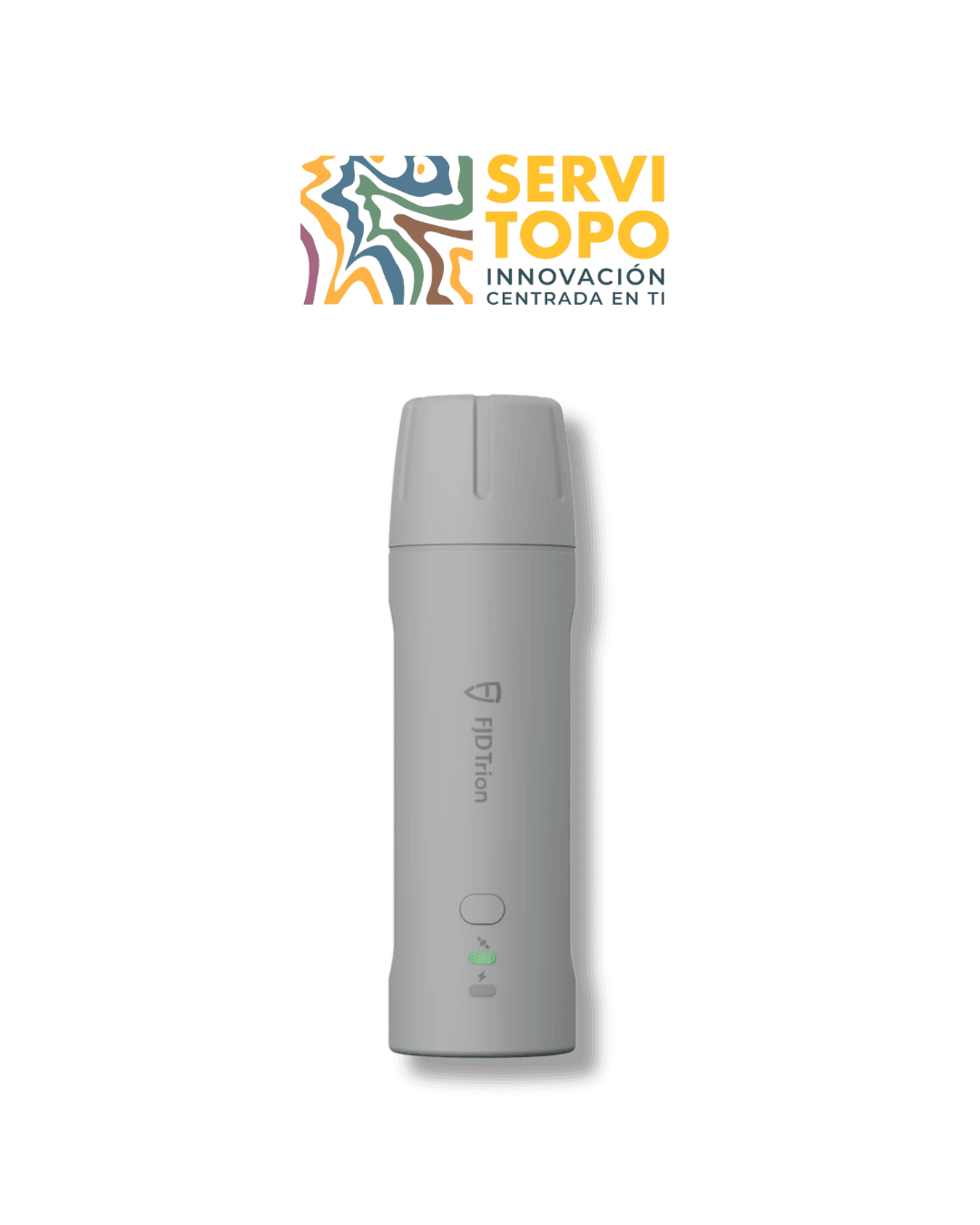

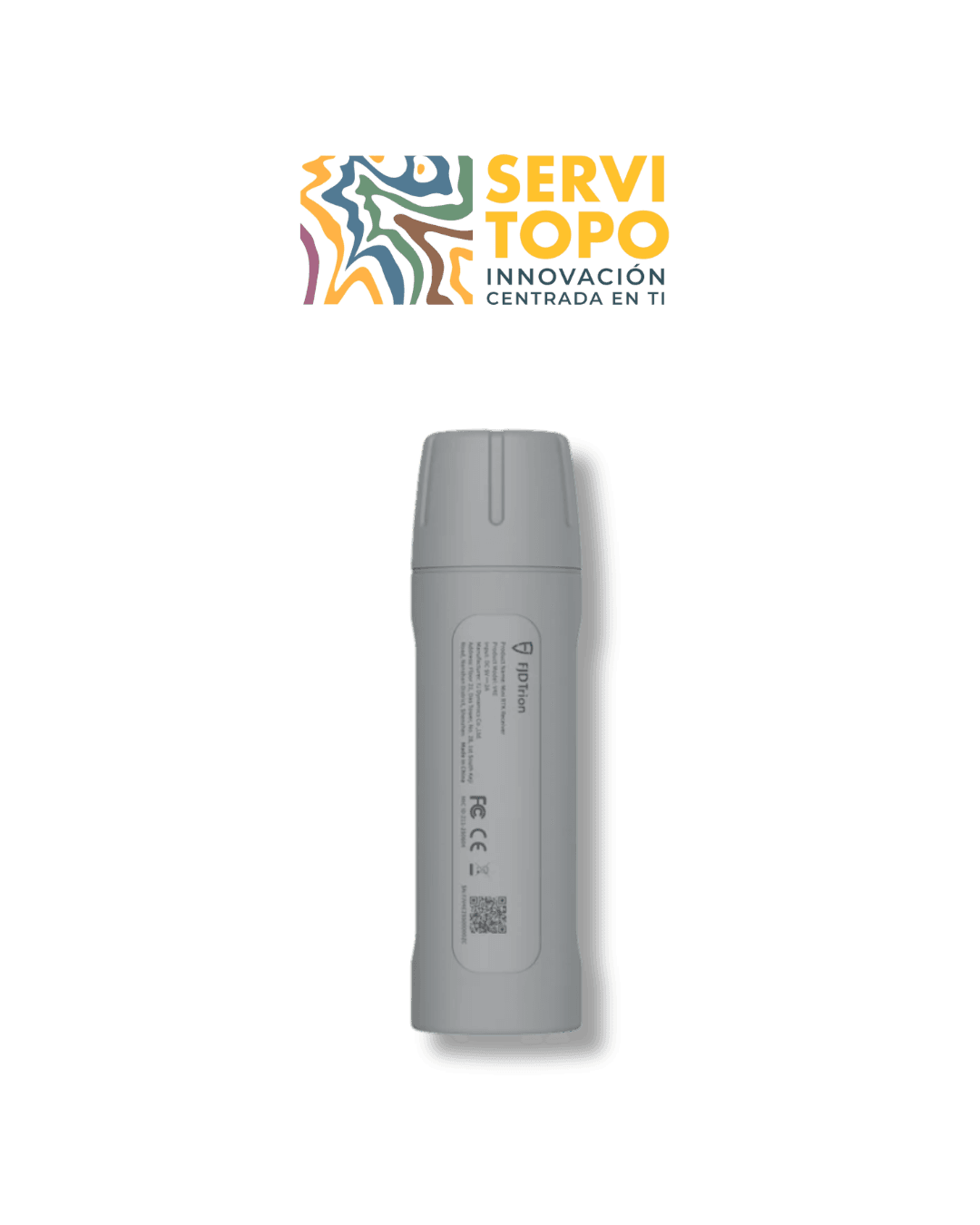

El FJD Trion V4e Pro es un mini receptor GNSS RTK de 320 gramos que integra compensación automática de inclinación IMU hasta 60° y telémetro láser (±3mm hasta 10m), transformando topografía tradicional al eliminar nivelación manual y permitir mediciones sin contacto de puntos inaccesibles. Con precisión RTK de 0,8 cm + 1 ppm horizontal y 1,5 cm + 1 ppm vertical, 1408 canales multi-constelación, autonomía de 12 horas y protección IP67, el V4e Pro permite replanteo de mano sin jalón mediante función «Point & Measure» y medición láser de elementos elevados o separados por obstáculos. Ideal para replanteos en obras activas, levantamientos arquitectónicos de fachadas, topografía en terrenos irregulares, o situaciones donde puntos están físicamente inaccesibles pero son visibles con láser.
Comparte este producto

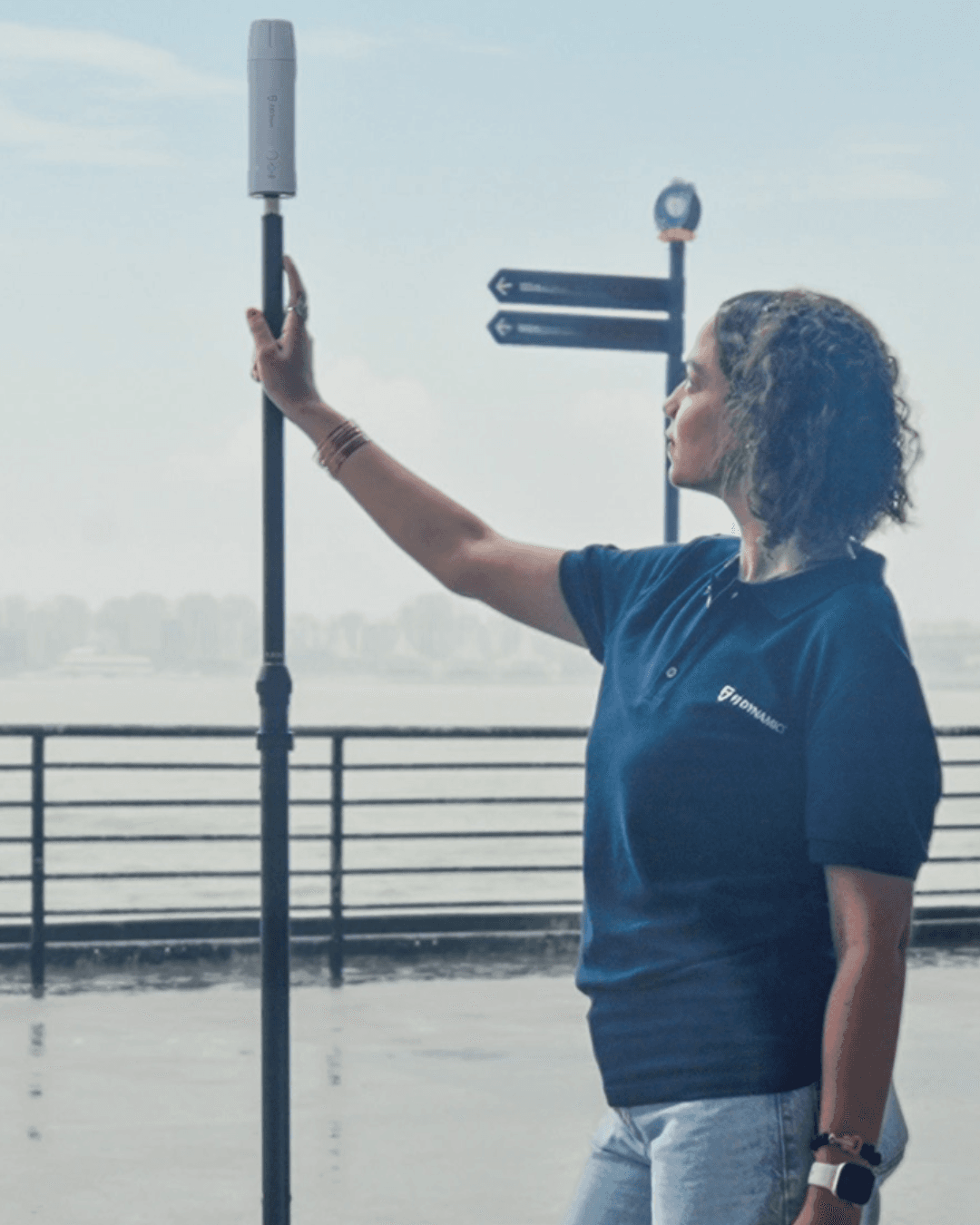

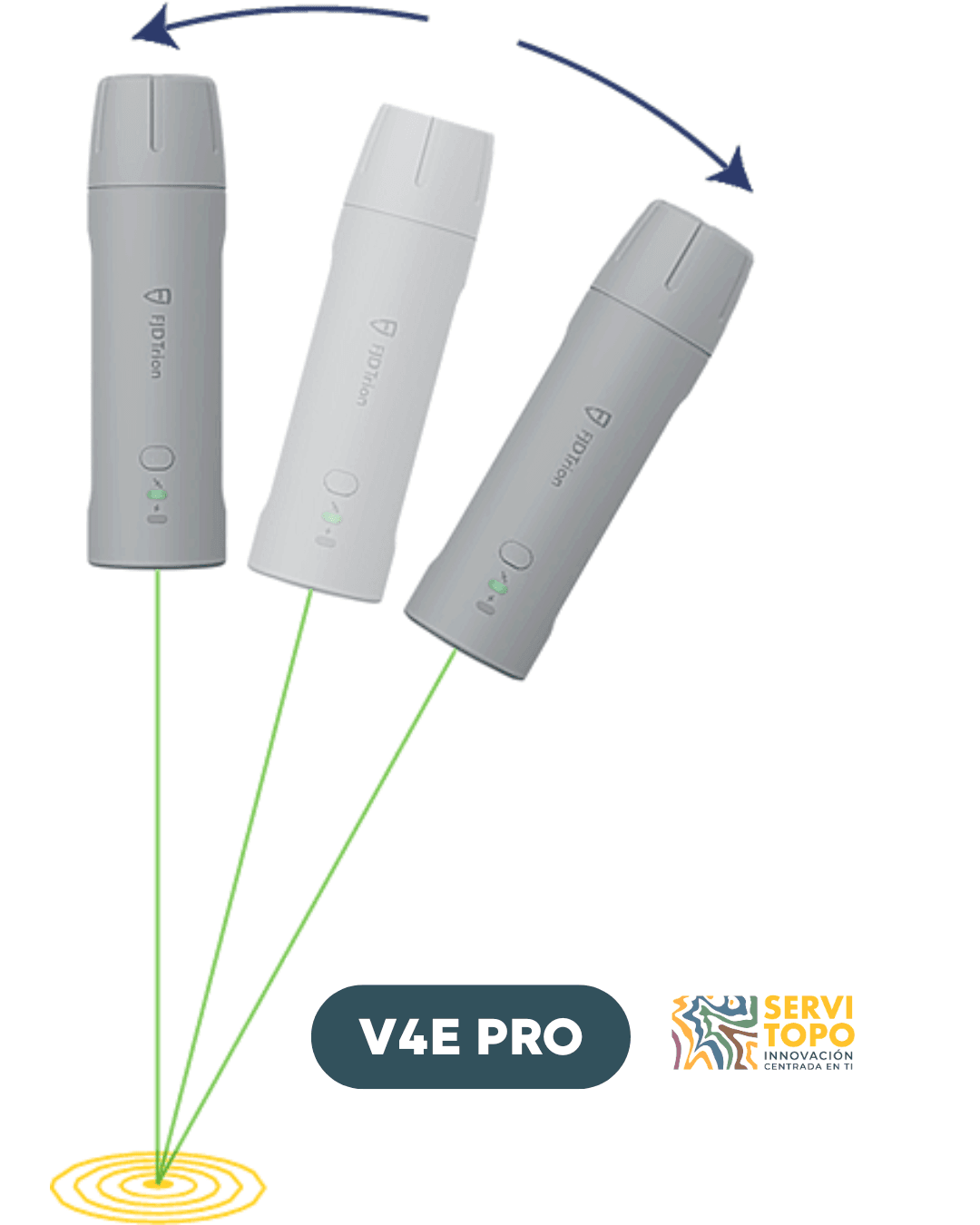

IMU hasta 60° elimina nivelación manual: La compensación automática de inclinación hasta 60° permite capturar puntos con jalón inclinado en cualquier ángulo cómodo, sin necesidad de nivelación manual que consume 10-20 segundos por punto. Reduces tiempo de captura a 3-5 segundos, ganando 1-2 horas en levantamientos de 300-500 puntos. Especialmente útil en taludes pronunciados, bajo obstáculos bajos donde vara vertical no cabe, o con viento fuerte que dificulta estabilidad.
Láser ±3mm hasta 10m para medición sin contacto: Mide distancias a elementos inaccesibles sin acercarte físicamente: fachadas a 8m de altura sin andamio, cables eléctricos desde posición segura, elementos al otro lado de cursos de agua, o puntos en zonas con maquinaria operando. Alcance efectivo 10m en superficies claras/medias, 6-8m en oscuras, 3-5m en especulares (vidrio, metal pulido).
Replanteo «Point & Measure» de mano sin jalón: Captura coordenadas apuntando con la mano sin jalón en interiores confinados (pasillos 80cm, baños pequeños), pozos donde acercar receptor maximiza señal GNSS, o patrimonio arquitectónico donde no puedes tocar elementos frágiles. IMU compensa posición de mano entregando coordenada correcta del punto.

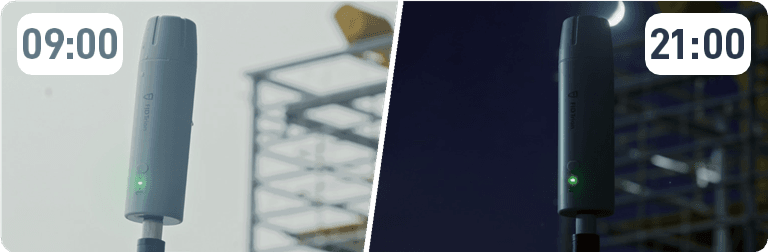

320 gramos ultraportátil con 12 horas de autonomía: Peso de bolsillo cabe literalmente en chaqueta, elimina fatiga en jornadas largas. Batería de 12 horas cubre jornada completa con margen. Carga rápida USB-C completa en <3 horas. Compatible con power bank para autonomía extendida en ubicaciones remotas.
Conectividad universal sin vendor lock-in: Bluetooth 4.0, WiFi 2.4G, NFC de un toque. Funciona con cualquier controladora o smartphone/tablet mediante apps topográficas gratuitas (FJD Trion Scan, FJDynamics Survey) o comerciales compatibles NMEA/RTCM. No estás atado a controladora propietaria cara del mismo fabricante.

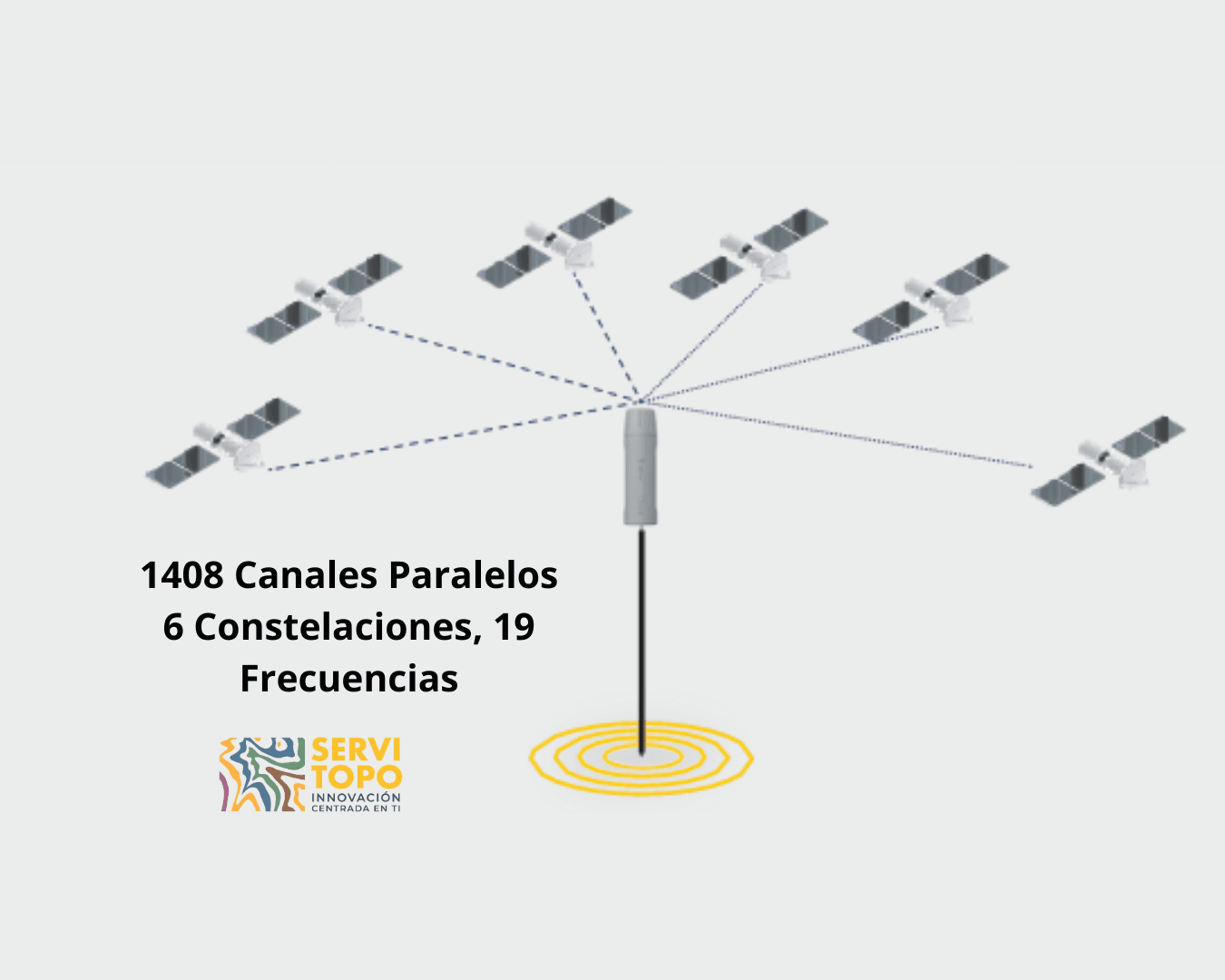

1408 canales multi-constelación para fijación robusta: GPS (L1C/A, L2P, L5), BeiDou (B1I, B2I, B3I, B1C, B2a, B2b), GLONASS (G1, G2), Galileo (E1, E5b, E5a, E6), QZSS (L1, L2, L5), SBAS (L1C/A) garantizan 20-30+ satélites simultáneos. Mantiene fijación RTK en entornos urbanos con obstrucciones, cañones urbanos, bosques densos donde receptores de constelación única fallan.
IP67 para operación sin preocupaciones climáticas: Resistencia completa a polvo e inmersión temporal en agua (hasta 1m durante 30 minutos). Trabaja bajo lluvia intensa, nieve, polvo de obra/agricultura, salpicaduras de barro, humedad extrema costera. Rango térmico -20°C a 60°C cubre desde invierno en zonas frías hasta verano desértico.
| Característica | Detalle |
| Canales | 1408 canales |
| GPS | L1C/A, L2P, L5GLONASS: G1, G2 |
| BDS | B1I, B2I, B3I, B1C, B2a, B2b |
| GLONASS | G1, G2 |
| Galileo | E1, E5b, E5a, E6 |
| QZSS | L1, L2, L5 |
| SBAS | L1C/A |
| Característica | Detalle |
| Inicialización RTK | H ≤ 0.8 cm + 1 ppm, V ≤ 1.5 cm + 1 ppm |
| Arranque en caliente / frío | Caliente: ≤5 s; Frío: ≤30 s |
| Readquisición de señal | ≤1 s |
| Tasa de actualización de datos | Medición y posicionamiento: 1 Hz, 2 Hz, 5 Hz, 10 Hz, 15 Hz, 20 Hz |
| RTK (RMS) | Horizontal: 0.8 cm+1 ppm; Vertical: 1.5 cm+1 ppm |
| DGPS (RMS) | Horizontal: ≤0.4 m; Vertical: ≤0.8 m |
| Autónomo | Horizontal: ≤1.5 m; Vertical: ≤2.5 m |
| Medición con inclinación | Error 3D ≤2.5 cm (ángulo ≤30∘) |
| Característica | Detalle |
| Voltaje de entrada | 5 V / 2 A |
| Consumo de energía | ≤1.5 W |
| Puertos | USB 2.0, Puerto Tipo C |
| Autonomía / Carga | Tiempo de trabajo: ≥12 h; Carga: ≤3 h |
| Dimensiones / Peso | 182 mm×53 mm×53 mm; ≤350 g |
| Bluetooth / Wi-Fi | BT 4.0 (5 m); Wi-Fi 2.4G (300 m) |
| Protección | IP67 |
| Temperatura operativa | −20∘C a 60∘C |
| Característica | Detalle |
| Software compatible | FJD Trion Scan (escaneo) y FJDynamics Survey (marcado) |
| Formatos de datos | Posicionamiento: NMEA-0183; Corrección: RTCM 2.3/3.x, CMR |
Replanteo en construcción con obras activas: Marca puntos desde distancia segura (5-8m) con láser en zonas con maquinaria operando sin invadir espacio de grúas/excavadoras. IMU 60° permite replantear desde borde de zanja inclinando jalón 45-55° hasta fondo sin descender, eliminando riesgo de caída. Medición de mano sin jalón en interiores confinados (pasillos estrechos, baños) donde jalón de 2m no maniobra.
Levantamientos arquitectónicos de fachadas: Láser mide alturas de cornisas, antepechos, ventanas a 8-10m desde calle sin andamio/plataforma (ahorro cientos euros/día alquiler). IMU 60° permite trabajar en fachadas inclinadas sin nivelar constantemente. Peso 320g facilita que arquitecto único capture fachada completa sin asistente.
Topografía catastral en terrenos difíciles: IMU 60° elimina nivelación en cada mojón, ahorrando 1-2h en levantamientos de 300-500 puntos. Láser obtiene coordenadas de vértices al otro lado de arroyo, tras vallado, o en vegetación impenetrable sin vadeo/acceso físico. Peso bolsillo elimina fatiga en levantamientos largos.
Agricultura de precisión en cultivos establecidos: IMU permite trabajar inclinando jalón por encima de cultivo sin pisarlo excesivamente. Láser mide distancias a cabezales de riego, vallados, edificaciones auxiliares desde dentro de parcela sin atravesar vegetación. Protección IP67 resiste polvo de cosecha, salpicaduras de riego, humedad de rocío matinal.
Infraestructuras con elementos elevados/inaccesibles: Láser posiciona cables eléctricos alta tensión, transformadores en poste, luminarias urbanas, señalización vertical desde posición segura en suelo. IMU compensa inclinación trabajando desde acera inclinada (rampas, pendientes) sin buscar zonas horizontales para nivelar.
Inspección de patrimonio arquitectónico: Medición de mano aproximando V4e Pro sin contacto a elementos frágiles (yeserías, mosaicos, frescos) que no pueden tocarse con punta metálica de jalón. Láser captura coordenadas de detalles elevados sin acceso físico.
