El FJD Trion V10L es un sistema GNSS RTK profesional que integra telémetro láser verde visible con alcance hasta 80m, compensación automática IMU de 2ª generación sin calibración hasta 60°, y precisión RTK de 8mm + 1ppm horizontal / 15mm + 1ppm vertical en formato robusto IP68 de aproximadamente 980 gramos. Con medición láser sin contacto (precisión ±2cm a 5m), AGC (Control Automático de Ganancia) que optimiza visibilidad del punto láser en todas las condiciones de iluminación, batería de 7000mAh con autonomía superior a 8 horas, radio UHF integrada (alcance 6-12km), conectividad 4G LTE opcional, y cámaras duales de 2MP para documentación visual, el V10L transforma topografía tradicional eliminando limitaciones de acceso físico a puntos. Ideal para replanteo en obras activas, levantamientos de fachadas arquitectónicas, topografía de infraestructuras elevadas, medición de parcelas con obstáculos naturales, o situaciones donde medir sin contacto desde distancia segura optimiza productividad y seguridad.
Comparte este producto

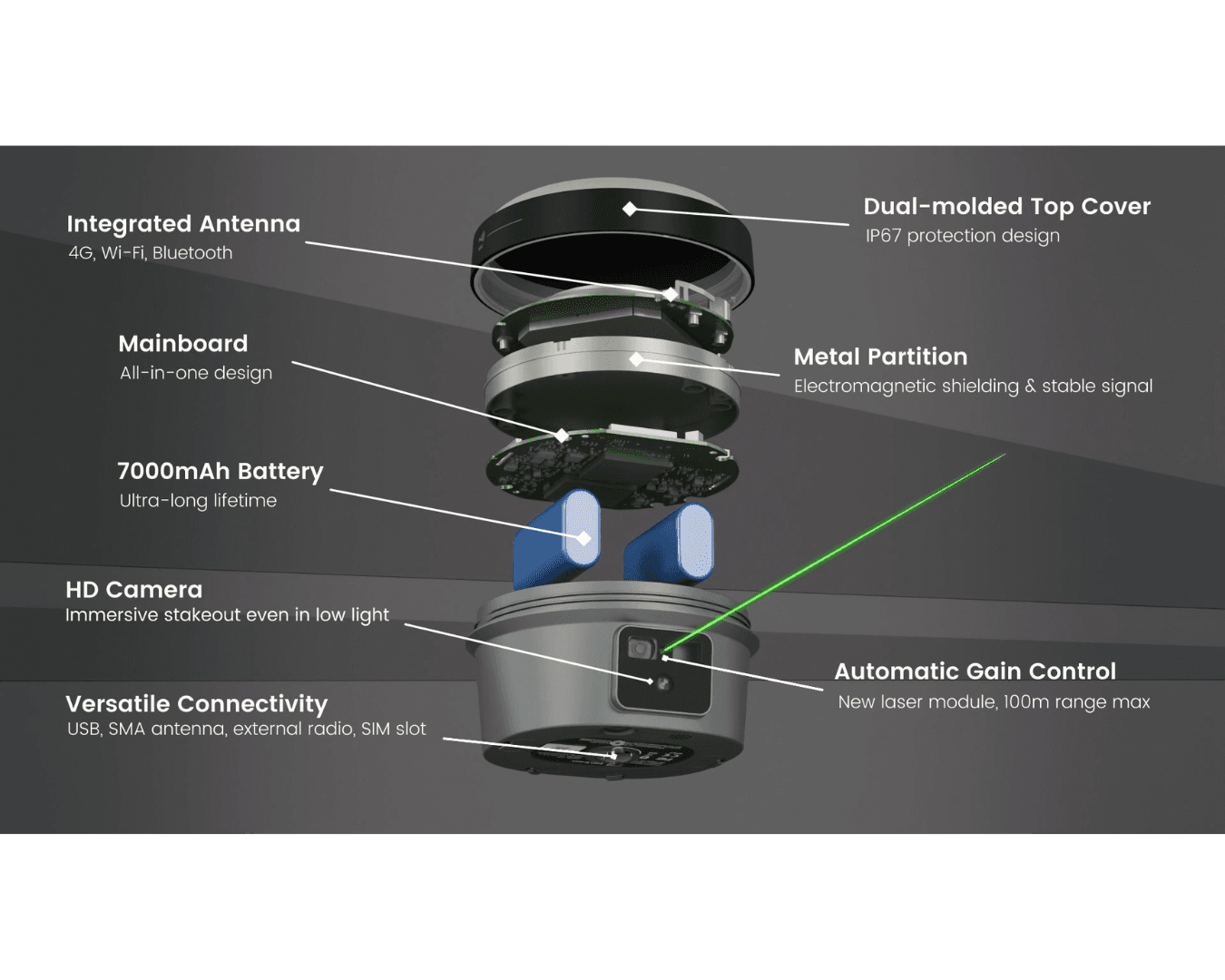

El FJD Trion V10L representa la evolución del posicionamiento GNSS hacia sistemas integrados que combinan múltiples capacidades en un equipo único compacto. Mientras los receptores RTK tradicionales se limitan al posicionamiento de puntos mediante jalón topográfico, el V10L añade medición láser sin contacto, cámara HD integrada, IMU automática para compensación de inclinación y conectividad universal que elimina la dependencia de controladoras.

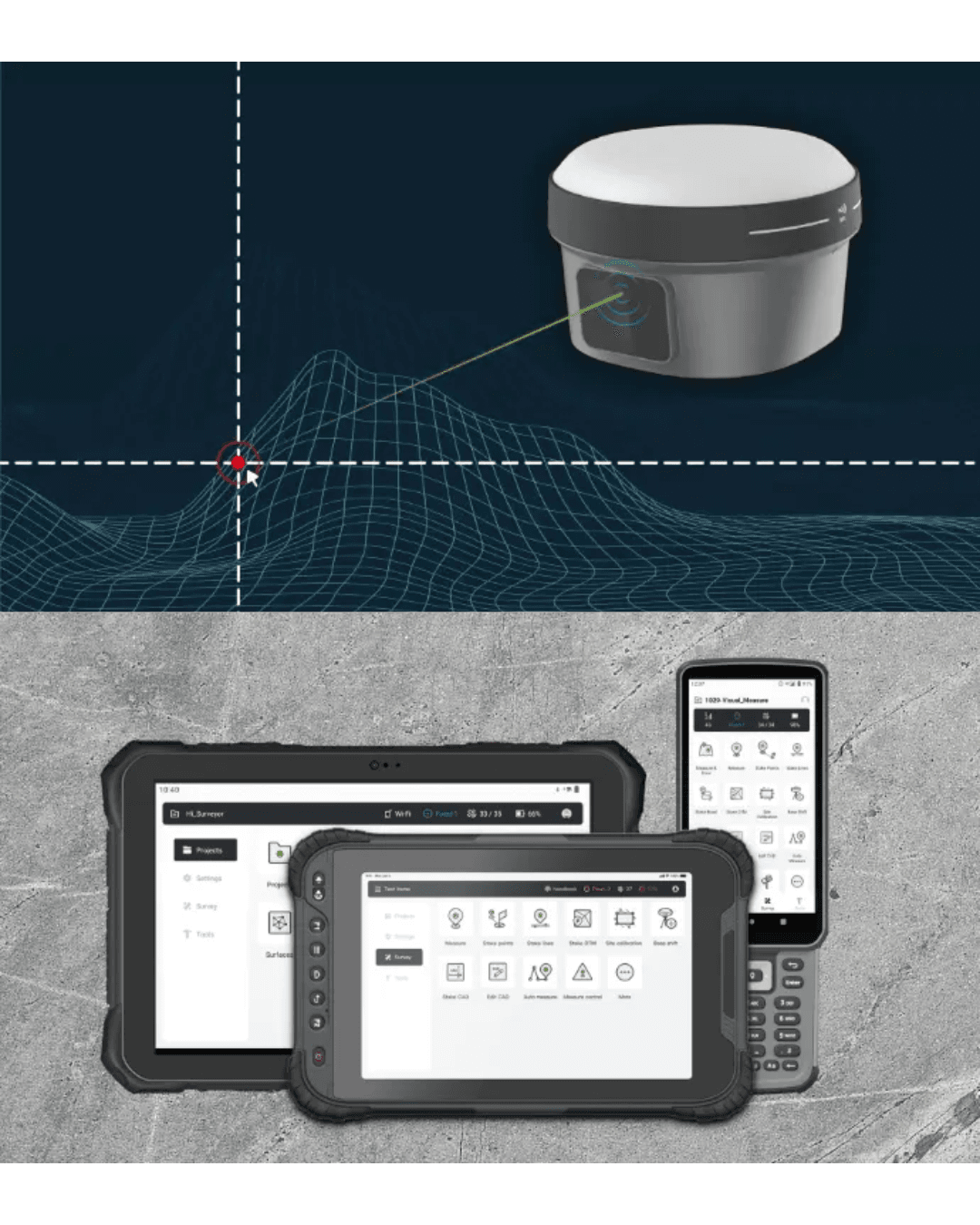

Láser verde visible hasta 80m con AGC: El telémetro láser de longitud de onda verde (más visible al ojo humano que el rojo tradicional bajo luz solar intensa) alcanza hasta 80 metros con sistema AGC (Control Automático de Ganancia) que ajusta la potencia del láser según la distancia y las condiciones ambientales, manteniendo el punto visible en la superficie objetivo. La precisión de ±2cm a 5m permite la medición sin contacto de elementos arquitectónicos, infraestructuras elevadas o puntos separados por obstáculos. El AGC es crítico para la visibilidad: sin él, el punto láser se pierde bajo sol directo o resulta excesivamente brillante en sombra.
IMU de 2ª generación sin calibración hasta 60°: El sistema IMU avanzado no requiere calibración manual (el patrón de calibración de 8 movimientos típico de las IMU de 1ª generación que consume 2-3 minutos al inicio de la jornada). Simplemente enciendes y trabajas. Compensa inclinaciones hasta 60° manteniendo la precisión, permitiendo mediciones en taludes pronunciados, bajo obstáculos bajos o desde vehículo en terrenos irregulares. La ausencia de calibración elimina fuentes de error: olvido de calibrar, calibración incorrecta por movimientos bruscos del operador o re-calibración necesaria tras transporte prolongado.
Batería de 7000mAh con autonomía superior a 8 horas: La autonomía real superior a 8 horas en uso mixto (levantamiento con medición láser ocasional, cámara, radio UHF) cubre jornadas completas. El sistema de gestión inteligente optimiza el consumo según el modo (estático consume menos que cinemático, desactivar el láser cuando no se usa prolonga la batería) e informa del tiempo restante con precisión para planificar la jornada. Para trabajos multi-día remotos, alimentación externa de 9-28V DC desde batería de vehículo o panel solar.
Radio UHF de 6-12km para base RTK propia: La radio interna (frecuencias región-específicas, potencia configurable) permite usar el V10L como base RTK transmitiendo correcciones a rovers distantes 6-12km en condiciones típicas. Crítico para zonas remotas sin cobertura de red RTK comercial, proyectos que requieren base sobre vértice geodésico oficial, o profesionales con volumen bajo donde la suscripción anual a red no se justifica.
Conectividad 4G LTE opcional para redes RTK: La versión con módem 4G integrado (V10Li) se conecta directamente a redes RTK vía NTRIP sin dependencia de la controladora compartiendo internet. Si la controladora pierde conectividad, el receptor mantiene su conexión RTK propia. La versión base (V10La) requiere controladora con 4G para acceso a red RTK vía NTRIP.
Cámaras duales de 2MP para documentación automática: La cámara frontal y la inferior capturan fotografías de cada punto medido, asociándolas automáticamente a las coordenadas. Valioso para peritajes (evidencia visual de cada vértice), levantamientos de servicios (documentar la superficie antes de excavación), patrimonio (la fotografía complementa la coordenada 3D) o prevención de errores (verificar en oficina que el punto corresponde al elemento previsto).
Protección IP68 de resistencia extrema: Inmersión continua hasta 1m, resistencia completa al polvo, rango térmico de -35°C a +65°C (más amplio que la competencia). Trabaja bajo lluvia torrencial, nieve, polvo de obra, spray salino costero o humedad tropical. Diseño robusto para obra civil, agricultura, topografía forestal y levantamientos costeros donde las condiciones adversas son la norma.

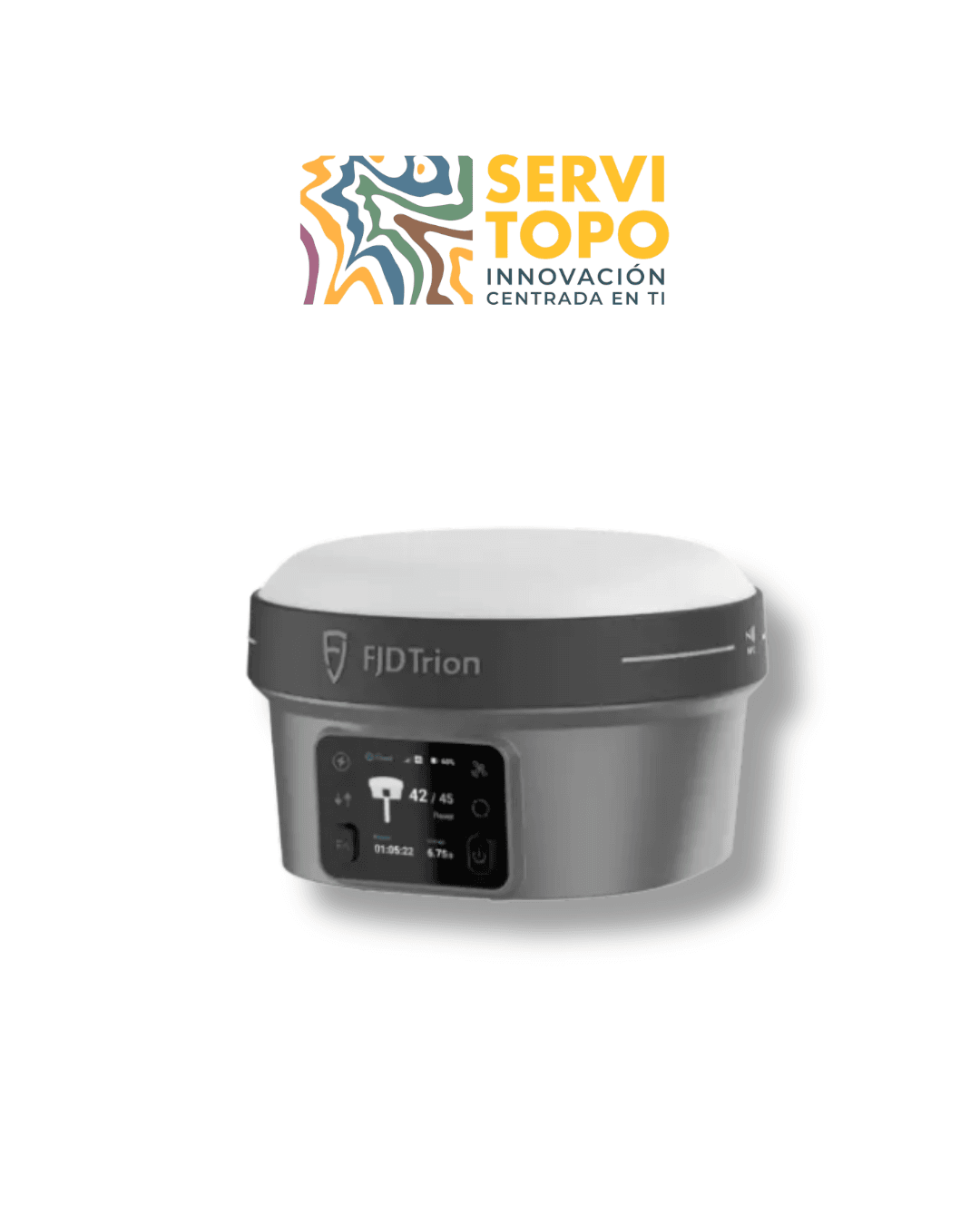

Pantalla OLED de 1,41″ y soporte SIM: La pantalla OLED muestra el estado en tiempo real (satélites, PDOP, solución RTK, batería) permitiendo la verificación rápida sin sacar la controladora. La ranura SIM (en la versión V10Li con 4G) permite la operación autónoma conectándose a red RTK sin controladora para captura básica cuando esta falla.
| Característica | Detalle |
| Canales | 1408 canales |
| Satélites compatibles | GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS |
| Tiempo de inicialización | < 5 s |
| Fiabilidad de inicialización | > 99,9% |
| Tasa de posicionamiento | 1 Hz, 5 Hz y 10 Hz |
| Arranque en frío / caliente | Frío: < 20 s / Caliente: < 5 s |
| Readquisición de señal | < 1 s |
| Característica | Detalle |
| RTK (RMS) | Horizontal: 8 mm + 1 ppm / Vertical: 15 mm + 1 ppm |
| Postprocesamiento estático | Horizontal: 2,5 mm + 0,5 ppm / Vertical: 5 mm + 0,5 ppm |
| Código diferencial | Horizontal: 0,4 m RMS / Vertical: 0,8 m RMS |
| Autónomo | Horizontal: 1,5 m RMS / Vertical: 2,5 m RMS |
| Medición con inclinación | RTK con compensación IMU: 2,5 cm (dentro de inclinación de 30∘) |
Comunicaciones y Almacenamiento
| Característica | Detalle |
| Módem de red | 4G integrado (TDD-LTE, FDD-LTE, WCDMA, EDGE, GPRS, GSM) |
| Radio UHF incorporada | Alcance típico: 5-8 km; Frecuencia: 410-470 MHz / 902-928 MHz |
| Protocolos de Radio | TRIMTALK, TRIMMARK III, TT450S, TRANSEOT, Satel 3AS |
| Conectividad inalámbrica | NFC (emparejamiento táctil), WiFi (2,4 y 5 GHz), Bluetooth (BT4.2 + BLE) |
| Puertos | 1 puerto LEMO (7 pines), 1 USB tipo C, 1 puerto de antena UHF |
| Almacenamiento interno | 8 GB |
| Formatos de datos | NMEA-1083, RTCM 3.X, RTCM 2.X, CMR |
| Característica | Detalle |
| Batería interna | Integrada, 7000 mAh, 7,4 V (Carga rápida 30W PD) |
| Autonomía | Rover: 15 h / Base: 10 h / Estático: 25 h |
| Dimensiones / Peso | Φ130 mm×83 mm / 750 g |
| Láser verde | Longitud de onda: 520 nm; Precisión: 3 cm (a 1,5 m de altura / 30º inclinación) |
| Protección | IP68 (a prueba de polvo e inmersión continua) |
| Temperatura operativa | −30∘C a 60∘C |
| Resistencia | Diseñado para sobrevivir a caídas desde 2 m sobre poste |
Replanteo en construcción con medición láser sin contacto: Marca puntos en zonas con maquinaria operando (excavadoras, grúas) sin invadir el espacio peligroso, midiendo con láser desde 10-15m de distancia segura. Replantea conducciones en zanjas profundas desde el borde superior sin descender, eliminando el riesgo de caída. Mide alturas de encofrados, cotas de nivel de forjados o distancias a elementos ya ejecutados sin contacto físico que podría dañar los acabados frescos. La IMU de 60° sin calibración permite el trabajo inmediato al llegar a obra.

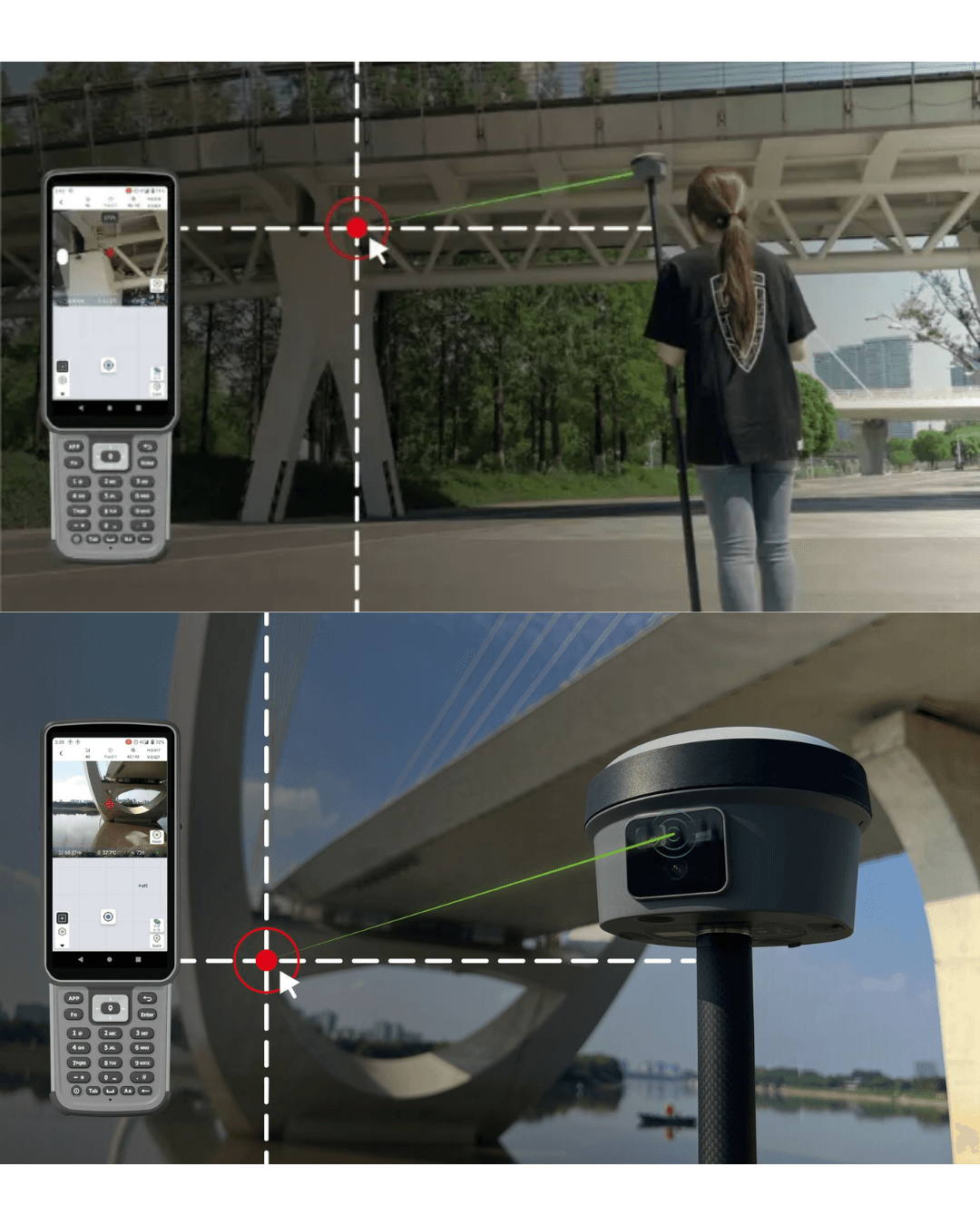

Levantamientos arquitectónicos de fachadas sin andamios: El láser verde visible hasta 80m mide alturas de cornisas, molduras, antepechos y remates de cubierta en edificios de 6-8 plantas desde la calle, sin andamio ni plataforma que costaría cientos de euros al día. El AGC mantiene el punto láser visible bajo el sol directo mediterráneo de mediodía. Las cámaras de 2MP documentan cada elemento medido con fotografía georreferenciada. La protección IP68 permite trabajar bajo lluvia imprevista sin interrumpir el levantamiento con deadline ajustado.
Topografía de infraestructuras elevadas desde posiciones seguras: Mide distancias a cables eléctricos de alta tensión, transformadores en poste, elementos de puentes y viaductos, o torres de telecomunicaciones desde posición segura en el suelo sin plataforma elevadora o técnicas de acceso vertical. El láser alcanza 50-80m según la reflectividad de la superficie. La radio UHF de 6-12km permite base RTK propia en infraestructuras lineales (carreteras, líneas eléctricas, ferrocarriles) cubriendo una extensión amplia sin movilizar la base repetidamente.
Delimitación de parcelas con obstáculos naturales: El láser obtiene coordenadas de mojones al otro lado de un arroyo (10-15m de ancho), tras vallado metálico sin puerta, en vegetación espinosa impenetrable o separados por un desnivel pronunciado peligroso. Evita el vadeo arriesgado, el desbrozado costoso o los rodeos largos buscando acceso. La IMU de 60° permite trabajar en laderas pronunciadas sin nivelación constante. La autonomía superior a 8 horas cubre jornadas completas en parcelas dispersas geográficamente sin retorno para recarga.
Levantamientos de ríos y costas con medición sin contacto: Topografía de cauces midiendo las orillas opuestas (ríos de 20-40m de ancho) con láser sin embarcación o vadeo. Levantamiento de líneas de costa, acantilados y estructuras portuarias desde posición segura en tierra firme. La protección IP68 resiste el spray salino corrosivo costero. La batería de 7000mAh cubre jornadas largas de navegación batimétrica o recorrido lineal de costa sin interrupciones.
Agricultura de precisión con medición de infraestructuras: El láser mide distancias a cabezales de riego, torres de pivote central, silos y edificaciones agrícolas desde dentro de la parcela cultivada sin atravesar el cultivo establecido. Delimitación de zonas de manejo diferenciado, diseño de drenajes, nivelación láser para riego por inundación. La protección IP68 resiste el polvo de cosecha, las salpicaduras de sistemas de riego y la humedad del rocío matinal.
Inventariado GIS de activos municipales elevados: Posiciona luminarias urbanas, semáforos en isletas de tráfico, señalización vertical en autopistas y cableado aéreo de telecomunicaciones con láser desde posición segura sin cortar la circulación o usar plataforma. Las cámaras documentan cada activo con foto georreferenciada actualizada. El 4G integrado (V10Li) sincroniza automáticamente con el servidor GIS municipal en la nube.
