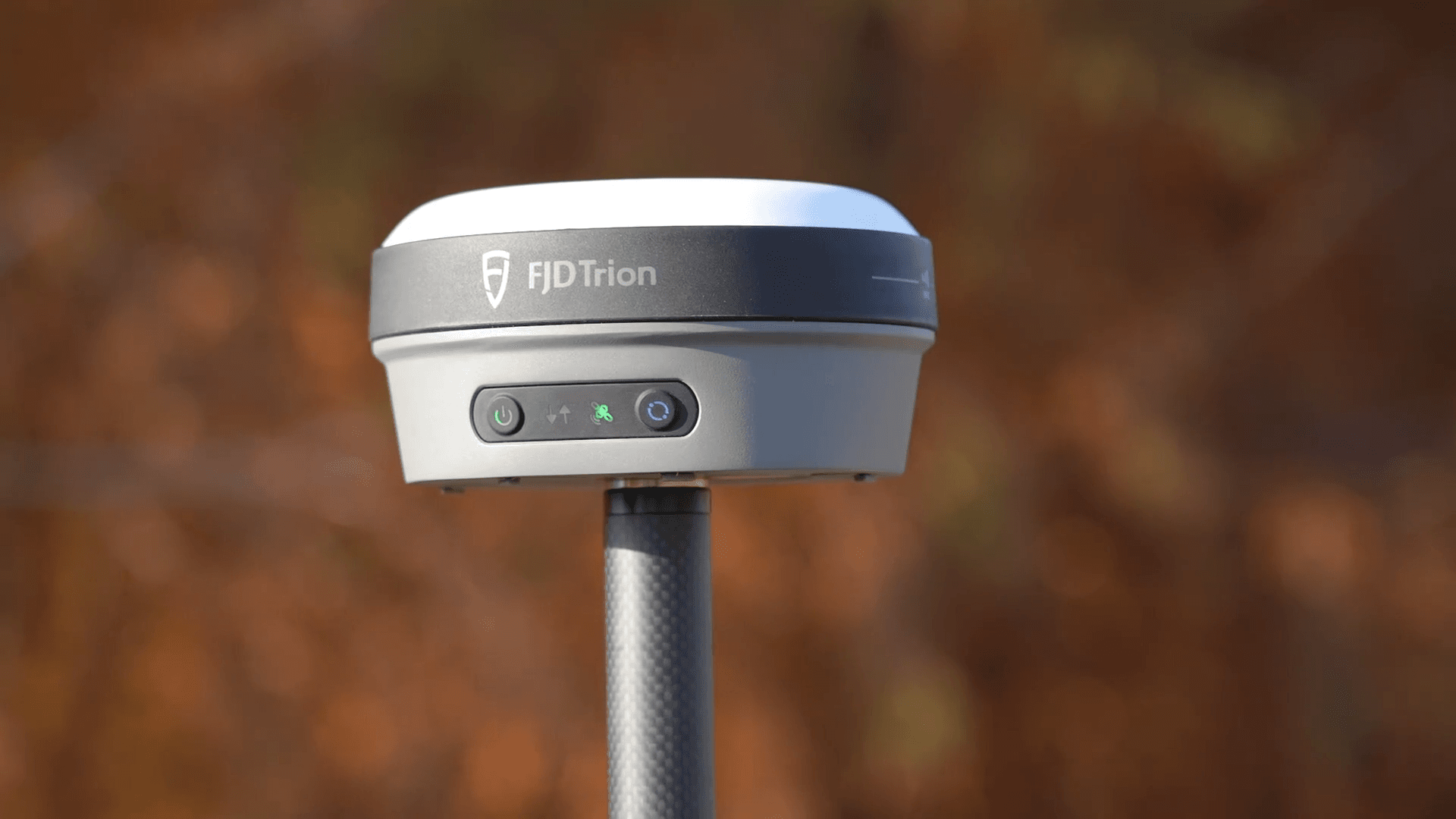

El FJD Trion V10a es un sistema GNSS RTK profesional muy compacto que revoluciona el replanteo de construcción mediante Realidad Aumentada (AR), mostrando guía visual en tiempo real donde el operador sigue indicadores gráficos para posicionar puntos con precisión milimétrica. Con diseño 18% más pequeño y 15% más ligero, cámaras duales de 5MP (FOV 83°), IMU hasta 60° con inmunidad magnética, y precisión RTK de 8mm + 1ppm horizontal, el V10a reduce el tiempo por punto un 35-45% y elimina errores de confusión de direcciones. La superposición CAD/BIM en realidad mixta permite previsualizar diseños en ubicación física detectando interferencias y validando viabilidad constructiva. Con 4G LTE integrado, radio UHF dual, construcción IP68 resistente a caídas desde 2 metros, y compatibilidad con controladoras compactas o tablets, es la solución ideal para constructoras, ingenierías y topógrafos especializados en replanteo.
Comparte este producto
Replanteo AR con guía visual en tiempo real: El sistema de Realidad Aumentada muestra video HD en vivo capturado por las cámaras duales de 5MP con indicadores visuales (flechas, cruces, iconos) marcando la ubicación exacta de los elementos a replantear según el proyecto CAD/BIM cargado. El operador simplemente sigue las flechas en la pantalla hasta que el indicador se centra y la distancia es inferior a 2cm. Este método visual-intuitivo reduce el tiempo por punto un 35-45% versus la interpretación numérica tradicional y elimina los errores de confusión de direcciones. Los operadores junior con AR replantean casi tan rápido como los veteranos.
Superposición CAD en realidad mixta: Permite cargar dibujos CAD completos (DXF/DWG) y visualizarlos superpuestos sobre la escena real. El personal de obra puede caminar por el solar vacío viendo el edificio proyectado «construido virtualmente» en la ubicación exacta, permitiendo detectar interferencias con elementos existentes, validar la viabilidad constructiva, comunicar el diseño visualmente al cliente y planificar la seguridad antes del inicio de trabajos.
Diseño ultracompacto: 18% más pequeño y 15% más ligero: Facilita el transporte en mochila pequeña y la operación en espacios confinados de obra (interiores compartimentados, zanjas estrechas de 60-80cm, forjados con armaduras densas). Para flotas de equipos, el tamaño reducido permite el almacenamiento compacto en vehículos sin ocupar espacio excesivo.
Cámaras duales de 5MP con FOV de 83°: La resolución de 5MP y el campo de visión amplio de 83° capturan la escena sin barrer el receptor lateralmente. Los sensores mantienen el color y el contraste en rango amplio de iluminación (desde interiores con luz artificial hasta exteriores a mediodía con sol directo) mediante ajuste automático.
IMU hasta 60° con inmunidad magnética: Compensa inclinaciones del jalón hasta 60° con sensores inmunes a perturbaciones magnéticas (líneas de alta tensión, transformadores, estructuras metálicas, maquinaria). Mientras las IMU de la competencia pueden desactivar la función por interferencias, el V10a mantiene la compensación operativa fiable.
4G LTE integrado más radio UHF dual: El módem 4G interno conecta directamente a redes RTK vía NTRIP sin dependencia de la controladora. Si la controladora pierde conectividad, el receptor mantiene su conexión RTK propia. La radio UHF interna (6-12km, hasta 16km óptimo) permite base RTK propia, y el soporte para radio externa extiende el alcance a 20-30km.

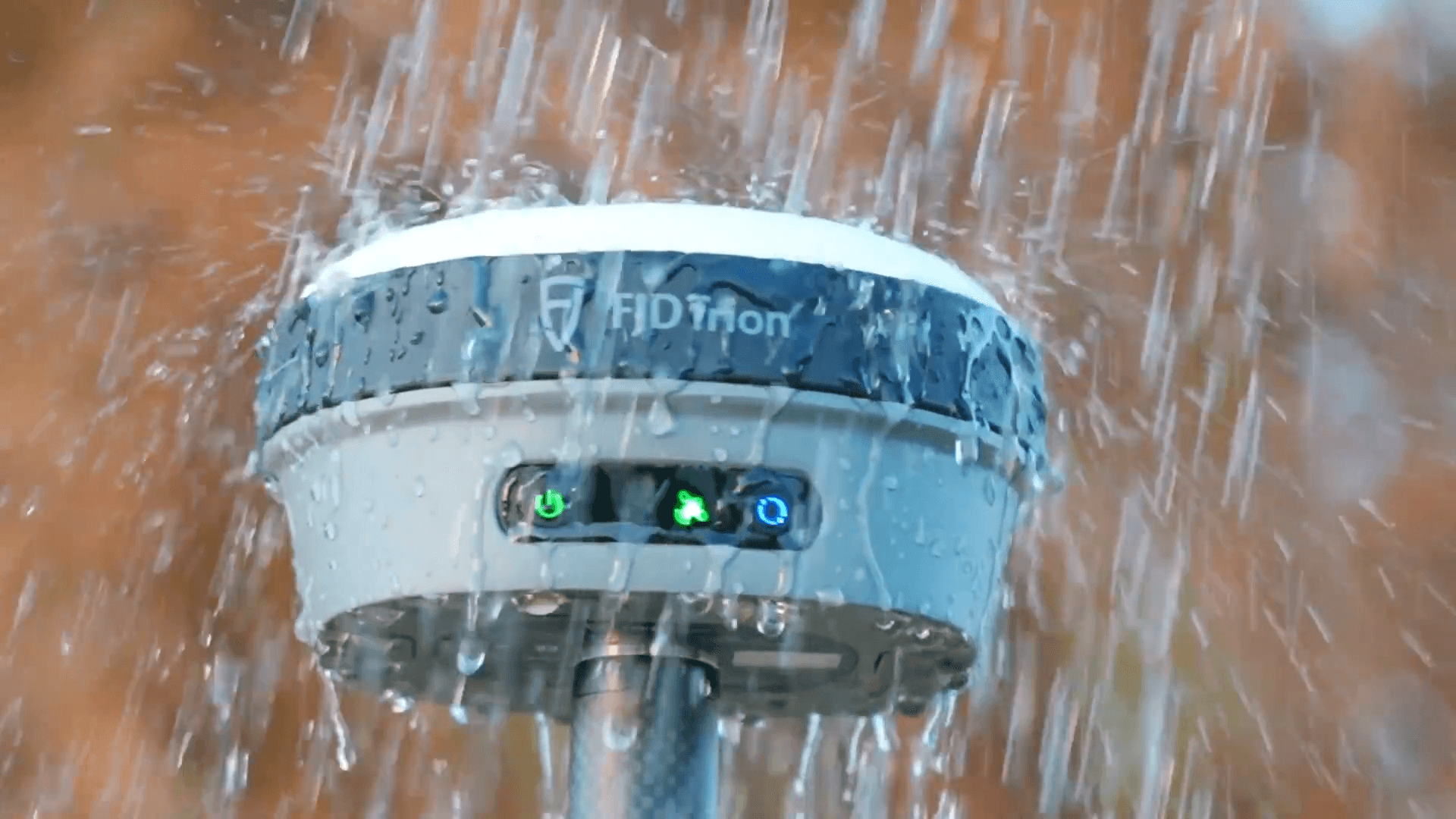

IP68 resistente a caídas desde 2 metros: Protección contra inmersión continua hasta 1m más resistencia completa al polvo. El diseño estructural reforzado resiste caídas desde 2m sobre hormigón, asfalto o roca sin daño funcional, reflejando la realidad de uso en obra.
Compatibilidad flexible con controladoras: Funciona con controladora compacta de teclado (topógrafos tradicionales) o tablet robusta de 7-10″ (visualización amplia de planos CAD, anotaciones). La empresa adapta el equipamiento al perfil de los operadores sin cambiar el receptor.
Indicadores LED de estado: Cuatro LEDs muestran el estado en tiempo real (alimentación, fijación RTK, comunicación, batería) permitiendo verificar el funcionamiento con un vistazo al receptor sin sacar la controladora.
| Característica | Detalle |
| Canales | 1408 canales |
| Satélites compatibles | GPS, GLONASS, Galileo, BeiDou, QZSS y SBAS |
| Tiempo de inicialización | < 5 s |
| Fiabilidad de inicialización | > 99,9% |
| Tasa de posicionamiento | 1 Hz, 5 Hz y 10 Hz |
| Arranque en frío / caliente | Frío: < 20 s / Caliente: < 5 s |
| Readquisición de señal | < 1 s |
Precisión de Posicionamiento
| Característica | Detalle |
| Cinemática en tiempo real (RTK) | Horizontal: 8 mm+1 ppm RMS / Vertical: 15 mm+1 ppm RMS |
| Postprocesamiento estático | Horizontal: 2,5 mm+0,5 ppm RMS / Vertical: 5 mm+0,5 ppm RMS |
| Código diferencial | Horizontal: 0,4 m RMS / Vertical: 0,8 m RMS |
| Autónomo | Horizontal: 1,5 m RMS / Vertical: 2,5 m RMS |
| Medición con inclinación | RTK con compensación: 2,5 cm (dentro de inclinación de 30∘) |
Comunicaciones y Almacenamiento
| Característica | Detalle |
| Módem de red | 4G integrado (TDD-LTE, FDD-LTE, WCDMA, EDGE, GPRS, GSM) |
| Radio UHF incorporada | Alcance típico: 5-8 km; Potencia: 1 W |
| Protocolos de Radio | TRIMTALK, TRIMMARK III, TT450S, TRANSEOT, Satel 3AS, etc. |
| Conectividad inalámbrica | NFC (emparejamiento rápido), WiFi (2,4 y 5 GHz), Bluetooth (BT4.2 + BLE) |
| Puertos | 1 puerto LEMO (7 pines), 1 USB tipo C, 1 puerto de antena UHF |
| Almacenamiento interno | 8 GB |
| Formatos de datos | NMEA-1083, RTCM 3.X, RTCM 2.X, CMR |
| Característica | Detalle |
| Batería interna | Integrada, 7000 mAh, 7,4 V |
| Autonomía | Rover: 15 h / Base: 10 h / Estático: 25 h |
| Carga | Soporta carga rápida de 30W PD |
| Dimensiones / Peso | Φ130 mm×83 mm / 750 g |
| Protección | IP68 (resistente al polvo e inmersión continua a 1 m) |
| Resistencia a caídas | Diseñado para sobrevivir a una caída de 2 m sobre poste |
| Temperatura de operación | −30∘C a 60∘C |
Construcción y replanteo con AR: Replanteos de cimentaciones, pilares, muros y conducciones con guía visual AR. Reduce el tiempo un 35-45%, elimina errores de confusión. La superposición CAD detecta interferencias, valida viabilidad y planifica seguridad. IMU 60° fiable en obra con grúas y estructuras metálicas.
Levantamientos topográficos: Parcelas, urbanizaciones, carreteras con precisión RTK 8mm y diseño compacto. 4G integrado mantiene conexión RTK si la controladora falla. Radio UHF 6-12km (externa 20-30km) para zonas remotas.
Topografía catastral: Deslindes, segregaciones con RTK <1,5cm e IMU 60° sin nivelación. Cámaras 5MP documentan cada vértice. IP68 y resistencia a caídas 2m protegen ante golpes de campo.
Ríos y costas: Levantamientos de cauces y líneas de costa. Radio UHF 6-12km permite base en orilla cubriendo extensión amplia sin pérdida de correcciones.
Puentes y carreteras: Replanteos con AR mostrando trazado proyectado sobre terreno real. Verifica que el diseño es ejecutable. IP68 resiste maquinaria pesada, vibraciones y polvo intenso.
Infraestructuras de servicios: As-built de redes con cámaras 5MP documentando instalaciones. Inmunidad magnética cerca de transformadores y líneas de alta tensión. 4G sincroniza con servidor GIS en nube.
