Software para túneles Aplitop: la solución completa para topografía y control de obras subterráneas

Aplitop dispone de una gama de software específicamente diseñada para el trabajo topográfico en túneles de carretera y ferroviarios, que cubre desde el replanteo y toma de secciones en campo hasta el análisis y modelado de datos en oficina. En Servitopo, como distribuidores oficiales Aplitop en España, ponemos a tu disposición las tres soluciones de la gama en nuestra tienda online de software topográfico, con asesoramiento técnico incluido para configurar la solución más adecuada a cada proyecto.

tcpTunnel — Replanteo y levantamiento topográfico en túneles con estación total

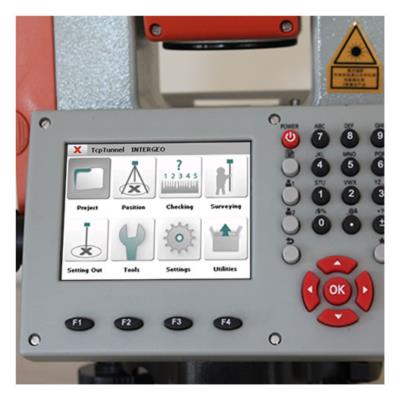

tcpTunnel es la aplicación de campo de Aplitop para el replanteo y la toma de secciones transversales en túneles, compatible con estaciones totales motorizadas y convencionales de los principales fabricantes del sector.

Definición del proyecto

Cada proyecto se define mediante alineaciones horizontales y verticales, superelevar y plantillas de sección del túnel, que pueden convertirse a partir de un dibujo CAD, definirse por parámetros o calcularse a partir de puntos medidos con estación total. Soporta formatos LandXML, Trimble TXL y otros.

Posicionamiento y orientación

Como paso previo al replanteo y levantamiento, la estación se orienta mediante coordenadas, ángulo o resección, con posibilidad de trabajar tanto en coordenadas locales como en proyección UTM.

Medición automática de secciones transversales

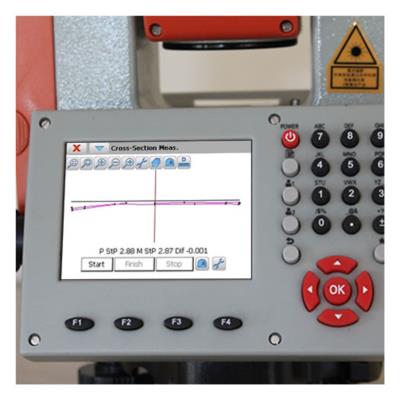

tcpTunnel realiza la medición automática y desatendida de secciones transversales para cada estación, definida por intervalos de ángulo, longitud de arco o diferencia de altura. Permite medir puntos singulares y zona de calzada, con áreas de exclusión definibles por el usuario.

Replanteo en campo

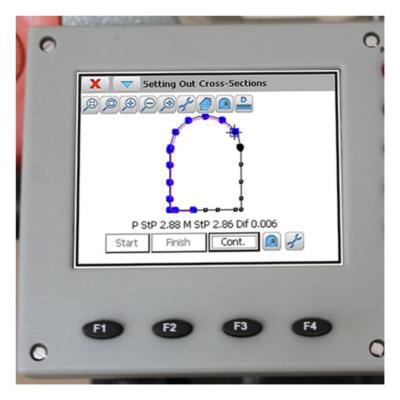

La aplicación permite el replanteo del frente de excavación, puntos de la sección del túnel, superficie de rodadura, bulones y puntos del archivo de coordenadas, con información en tiempo real de la diferencia de cota respecto al punto teórico.

Cálculo de áreas y herramientas

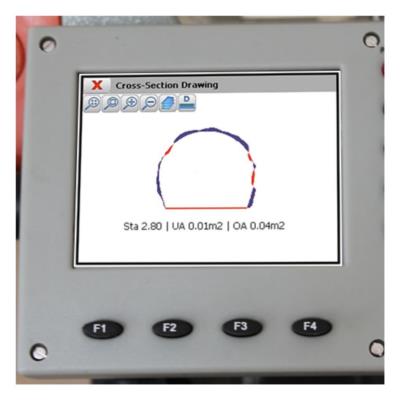

• Comparación gráfica de secciones teóricas y medidas a lo largo de la alineación, con visualización diferenciada de zonas de sobreexcavación y subexcavación y sus valores por sección
• Análisis de puntos sobre la alineación, cálculo de distancias y áreas
• Control completo de la estación total: compensador, puntero láser, medición con o sin prisma, estado de batería

Estaciones totales compatibles con tcpTunnel

Compatible con distintos modelos de las siguientes marcas: Geodimeter, GeoMax, Leica, Nikon, Pentax, Sokkia, Spectra, Topcon y Trimble. Dispositivos: procesadores ARM con Windows CE/Mobile v4 o superior.

tcpTunnel CAD — Análisis y modelado de secciones de túnel sobre CAD

tcpTunnel CAD es la aplicación de oficina de Aplitop que procesa los datos de levantamiento topográfico de túneles medidos con estación total mediante tcpTunnel u otros programas, integrándose directamente sobre AutoCAD®, Civil3D®, BricsCAD® y ZWCAD®.

Definición de proyecto y plantillas

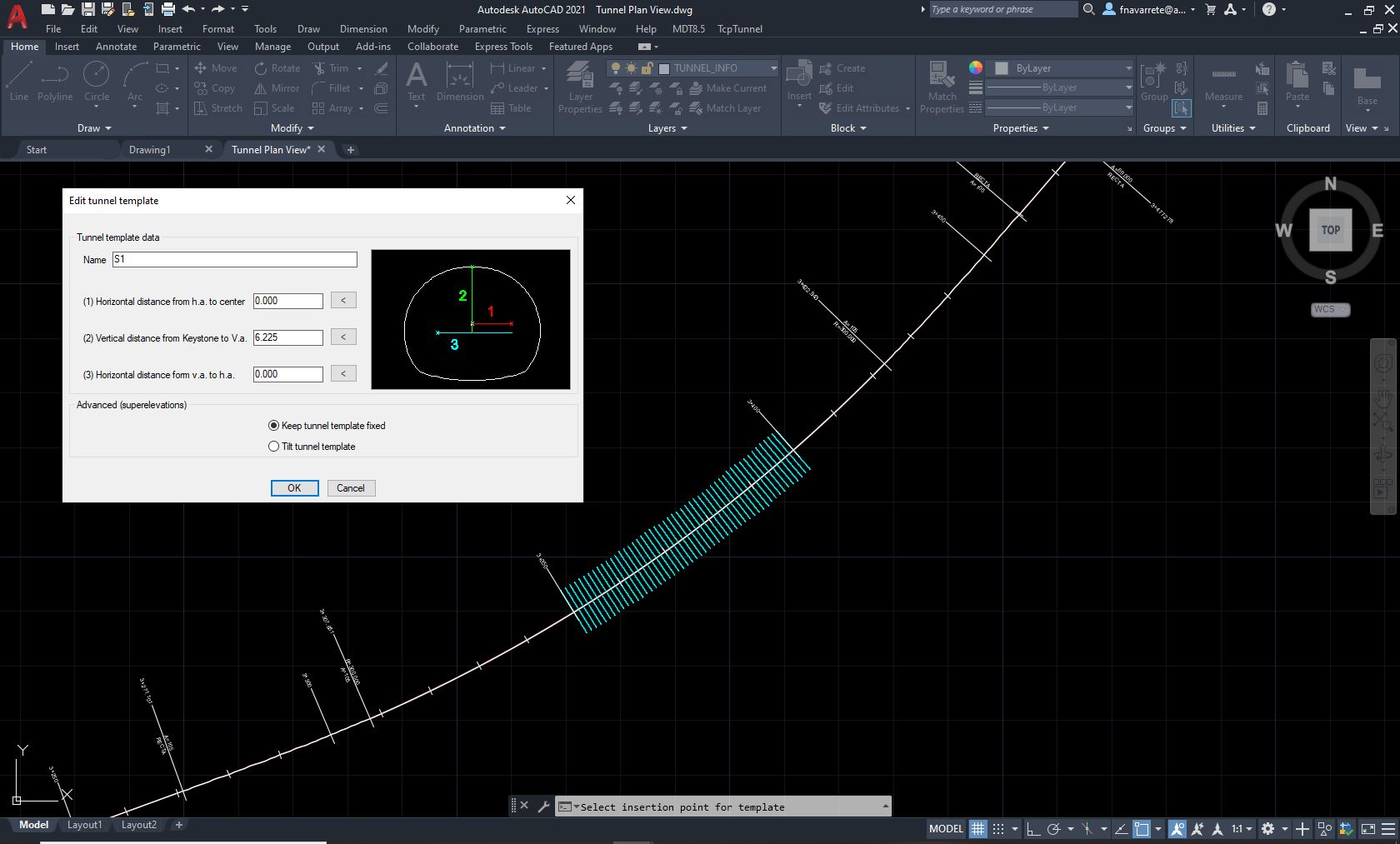

Cada proyecto incluye alineaciones horizontal y vertical, plantillas de sección y archivos de puntos, con soporte para LandXML, Trimble TXL y otros formatos. Las plantillas pueden definirse por parámetros o seleccionando una polilínea en CAD, con interpolación de dimensiones entre intervalos de alineación.

Dibujo y edición de secciones transversales

• Cálculo de secciones transversales medidas a partir de puntos

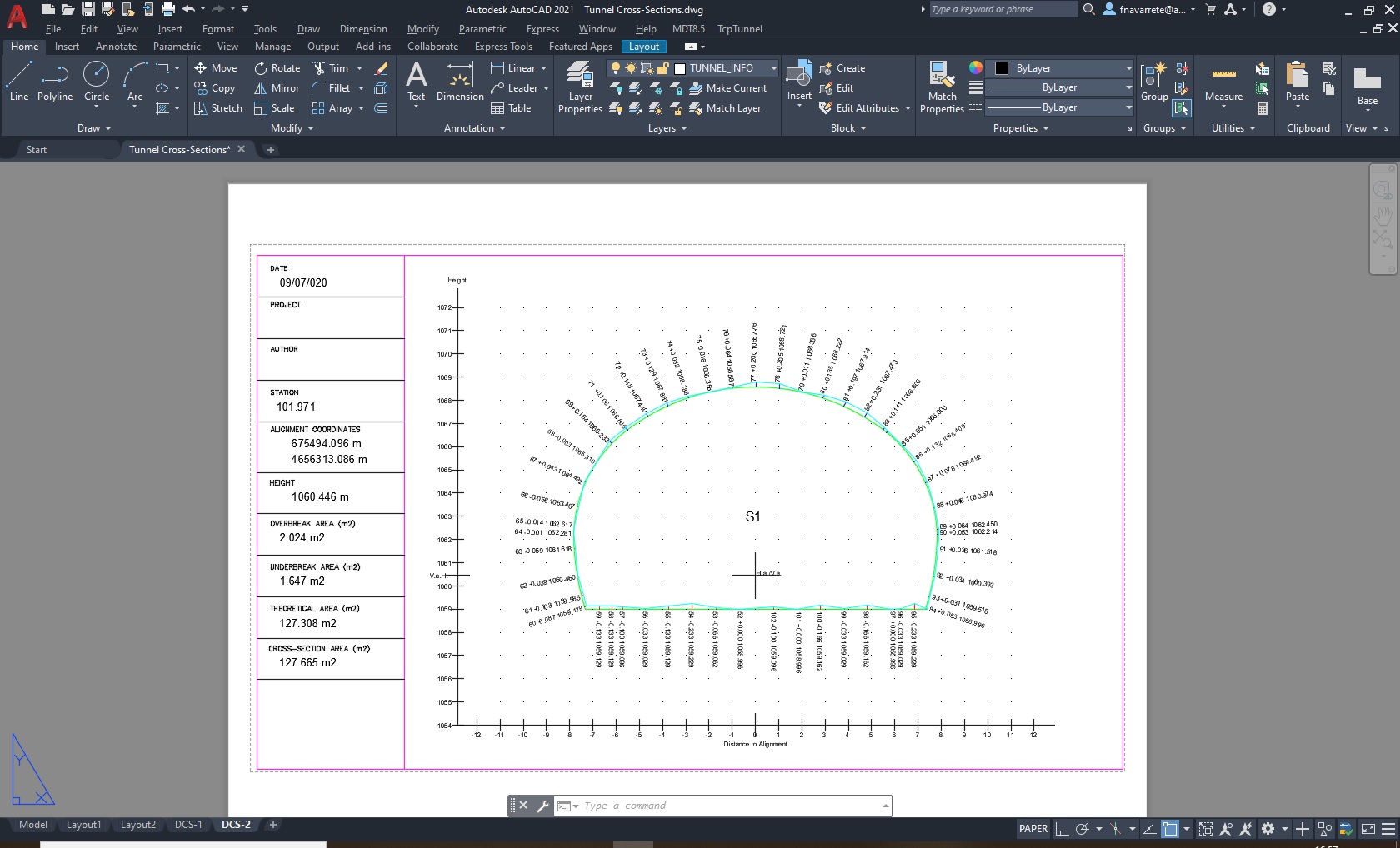

• Representación individual o por hojas, con opciones de etiquetado de diferencias proyecto-medido: estaciones, alturas, áreas, etc.
• Vista 3D de las secciones medidas como dibujo de estructura alámbrica

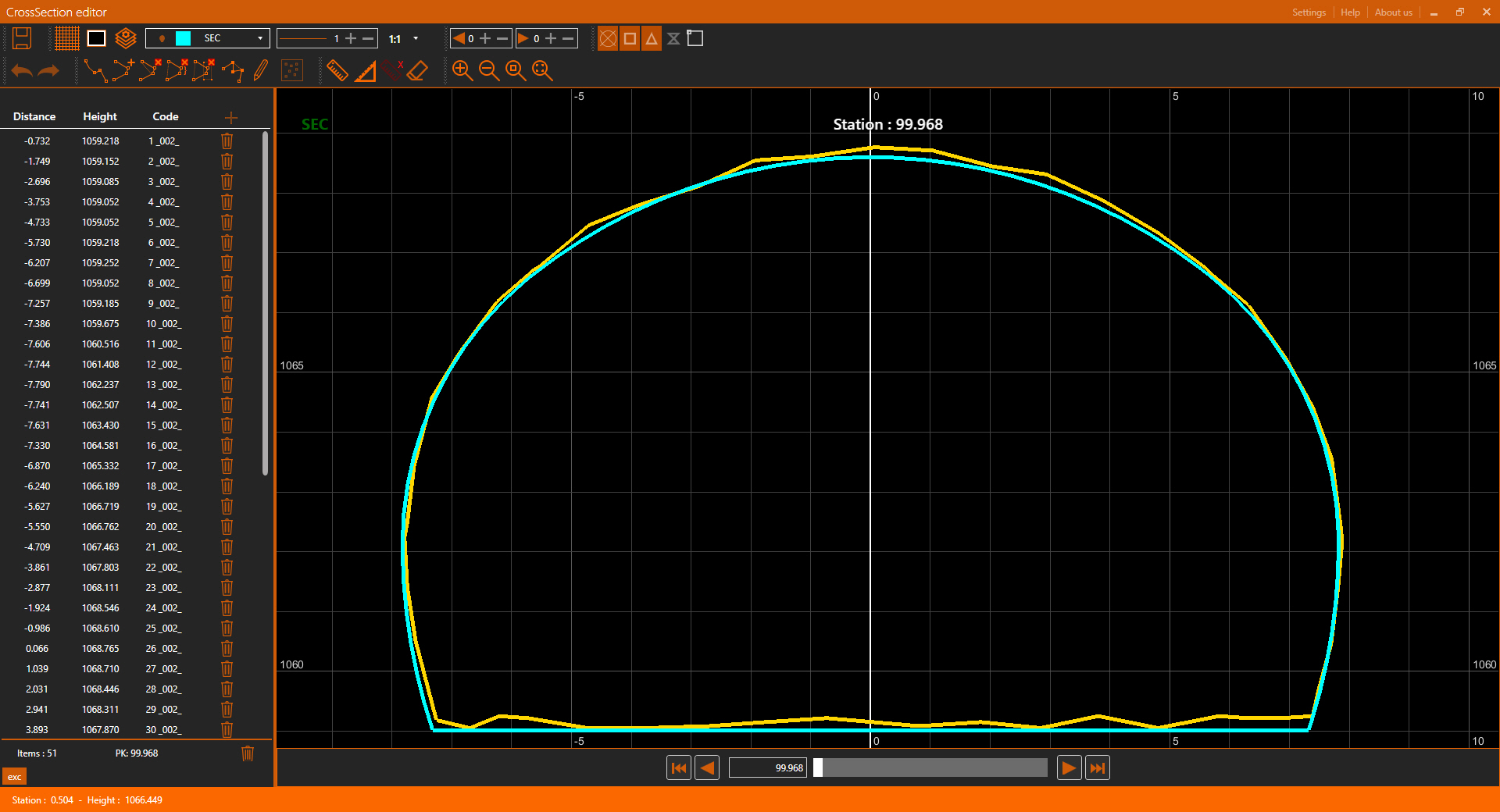

• Editor de secciones con herramientas para borrar, añadir o desplazar puntos antes del dibujo

Cálculo de volúmenes

Cálculo de áreas y volúmenes de sobreexcavación y subexcavación comparando secciones de proyecto y las medidas en obra, incluyendo comparativas entre perfiles medidos en diferentes fechas. Informes exportables a Excel y otros formatos.

Generación de modelo 3D del túnel

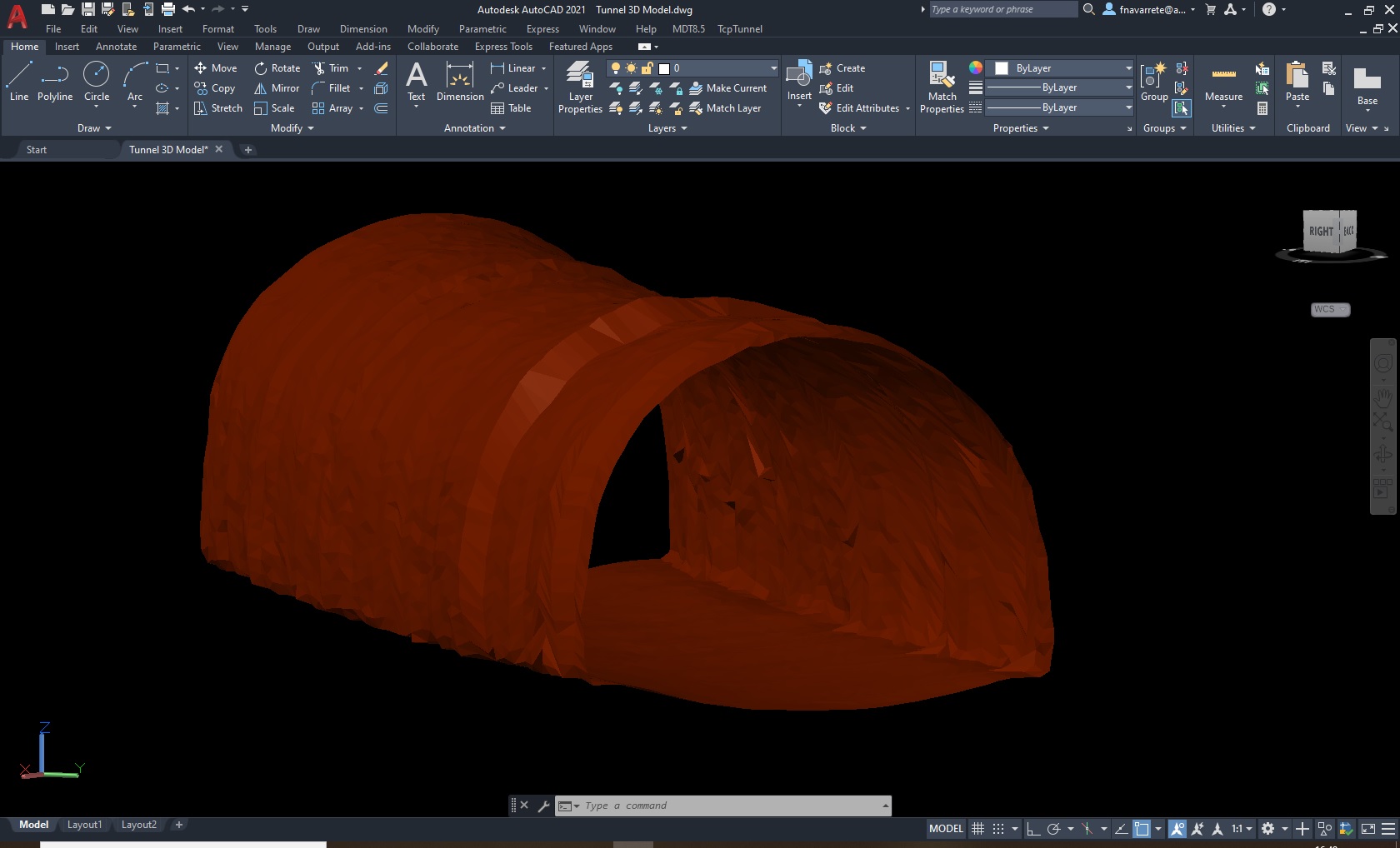

tcpTunnel CAD genera un modelo 3D del túnel renderizable en modo realista, exportable a varios formatos. Incluye un comando de recorrido guiado por la alineación para la creación de animaciones de inspección.

Requisitos tcpTunnel CAD

tcpScancyr — Generación de secciones de túnel a partir de escáner láser 3D

tcpScancyr es la solución de Aplitop para la generación de secciones transversales de túneles de carretera y ferroviarios a partir de datos de escáner láser 3D, disponible en versión estándar y versión PRO.

Datos de entrada

• Alineaciones horizontal y vertical y datos de peralte, introducidos numéricamente o convertidos desde formatos comerciales
• Plantillas teóricas del túnel definidas por parámetros o importadas como archivo DXF, con múltiples capas
• Datos del escáner importados como archivos de coordenadas con intensidad y color opcionales

Visualización de puntos

• Visor tridimensional con alternancia entre vista ortogonal y perspectiva

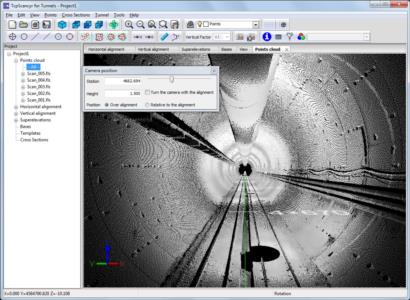

• Control de posición de cámara directamente sobre la alineación o en posición relativa, con modificación de estación y altura
• Simbología de puntos configurable por ángulo, diferencia de altura, desplazamiento, color natural, intensidad, interior/exterior, etc.
• Herramientas interactivas de filtrado de puntos por múltiples criterios

Cálculo de secciones transversales

Para obtener secciones se define el rango de estaciones, el intervalo de generación y la anchura de banda. El filtrado opcional elimina picos. El editor de perfiles integrado permite ajustar los resultados antes de la representación final.

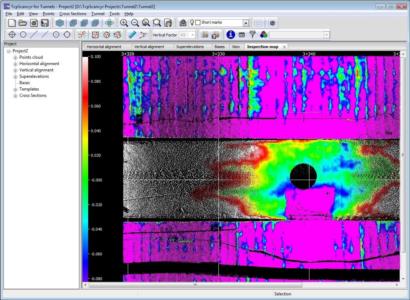

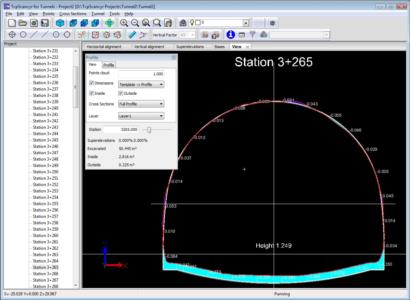

Una vez calculadas las secciones, pueden representarse en 3D o mediante visor frontal. Si se ha definido la sección teórica, las zonas de sobreexcavación y subexcavación se muestran en colores diferenciados. Los perfiles pueden exportarse como archivos DXF en 2D o 3D, individualmente o en conjuntos.

Herramientas y exportación

• Cálculo automático de áreas con representación sobre secciones o generación de informes de área y volumen
• Exportación de dibujos en DXF con configuración de formato, escala y opciones de representación
• Exportación del modelo 3D del túnel en varios formatos

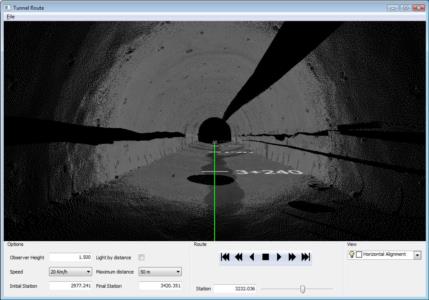

• Simulación de recorrido por el túnel con control de altura, velocidad, dirección y campo de visión

Formatos compatibles con tcpScancyr

Requisitos tcpScancyr

Tabla comparativa de la gama de software para túneles Aplitop

¿Para quién es el software para túneles Aplitop?

• Empresas constructoras especializadas en túneles — control de excavación, replanteo de frentes y verificación de secciones en obra
• Ingenieros de obra civil e infraestructuras — análisis de sobreexcavación/subexcavación y generación de informes de volúmenes
• Empresas de escaneado láser en infraestructuras — procesamiento de nubes de puntos de túneles de carretera y ferroviarios
• Administraciones públicas y concesionarias — inspección y control de calidad de obras subterráneas
• Estudios de ingeniería y proyectistas — modelado 3D y documentación de túneles para entrega de obra
