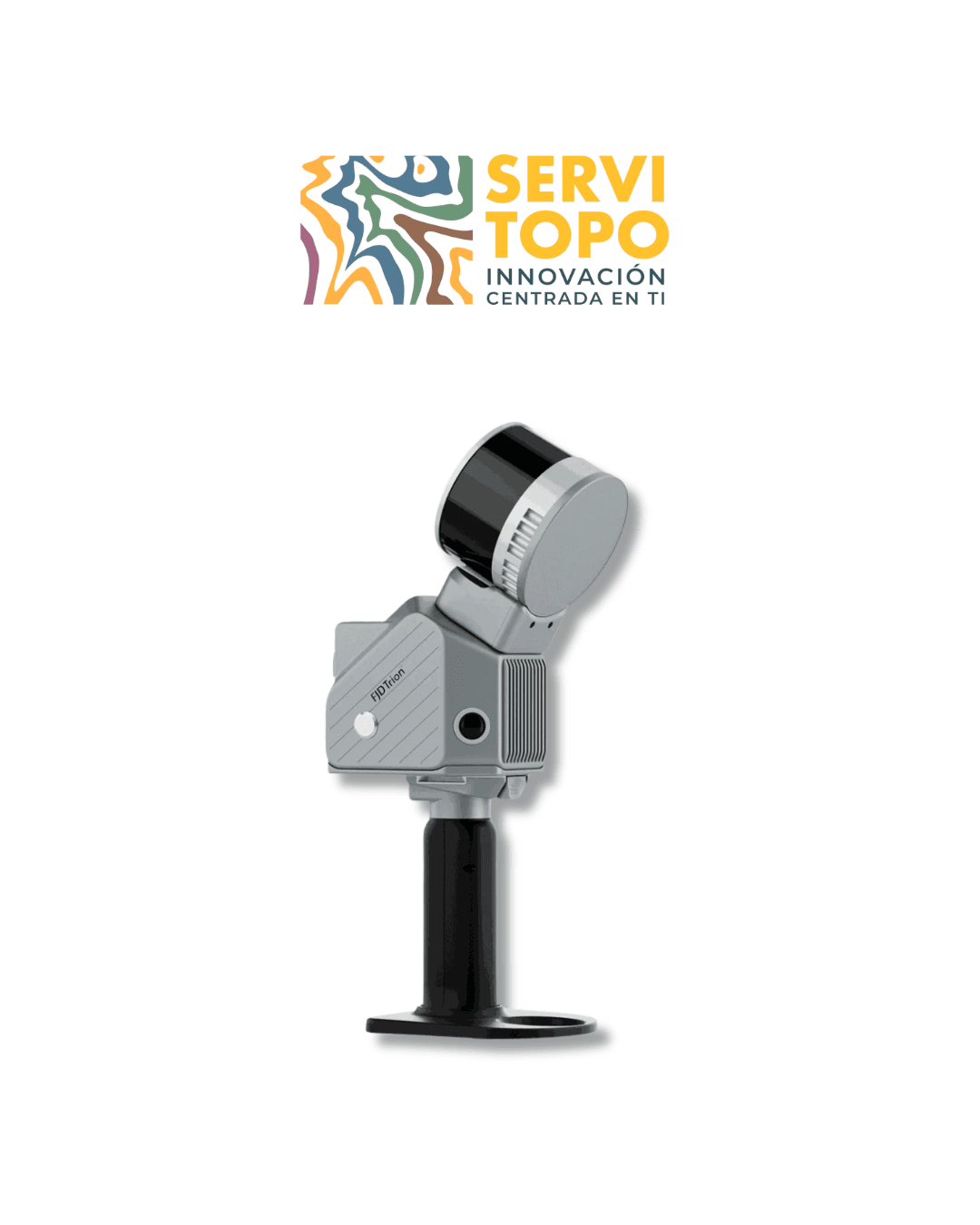

El escáner LiDAR FJD Trion S2 es un sistema profesional de captura 3D diseñado para entornos complejos de gran envergadura en obra civil, topografía, minería, arquitectura e inspección industrial. Con tecnología SLAM avanzada que elimina la dependencia del GPS, este escáner de una sola pieza integrada captura hasta 300 metros de alcance (modelo S2 MAX) con precisión relativa de 1,2 cm y absoluta de 3 cm. Disponible en tres configuraciones (S2, S2 PRO y S2 MAX), ofrece desde 320.000 hasta 640.000 puntos por segundo, campo de visión completo de 360° × 270°, protección IP64 para condiciones adversas y autonomía de hasta 4 horas con doble batería. Su diseño ergonómico de 1,8 kg (sin batería) con chaleco estabilizador incluido permite escaneo móvil prolongado, mientras que su almacenamiento SSD de 512 GB (ampliable a 1 TB) y procesamiento en tiempo real convierten capturas de campo en modelos BIM el mismo día.
Comparte este producto
Diseñado para aplicaciones de gran escala: El FJD Trion S2 Series está diseñado para profesionales que trabajan en infraestructuras extensas, minería, grandes complejos industriales o levantamientos topográficos de cientos de hectáreas. Este sistema eleva las capacidades del escaneo láser portátil a niveles antes reservados para equipos estáticos de alto coste.
Alcance excepcional hasta 300 metros: Mientras los escáneres portátiles convencionales se limitan a 40-70 metros, el S2 Series ofrece 120 metros en las versiones S2 y S2 PRO, ampliándose hasta 300 metros en el modelo S2 MAX. Este alcance permite levantamientos de canteras completas sin múltiples estaciones, captura de naves industriales en una sola pasada, topografía de infraestructuras lineales cubriendo kilómetros por día, o inspección de grandes estructuras manteniendo la distancia de seguridad.
Densidad profesional de 32 canales: El S2 PRO y el S2 MAX incorporan cabezales láser de 32 canales que entregan 640.000 puntos por segundo, duplicando la densidad del modelo S2 base (16 canales, 320.000 pts/s). El doble de canales significa una cobertura vertical más completa en cada rotación, reduciendo las sombras en geometrías complejas. Esta densidad es crítica para levantamientos topográficos de detalle, modelado BIM de instalaciones industriales complejas o documentación de minas donde la precisión volumétrica impacta directamente en las valoraciones económicas.
Campo de visión de 360° × 270°: El FOV prácticamente esférico captura el entorno horizontal completo más casi toda la geometría superior e inferior simultáneamente. Esta cobertura elimina las zonas muertas típicas de los escáneres con FOV vertical limitado. Un solo recorrido captura la información que con equipos de FOV restringido requeriría múltiples pasadas desde diferentes alturas.
Protección IP54 para entornos industriales: La certificación IP54 garantiza una operación confiable en condiciones adversas típicas de obra civil, minería o industria pesada. El equipo resiste el polvo, las salpicaduras de agua, la alta humedad y la manipulación en entornos industriales. El S2 trabaja cuando otros escáneres quedarían fuera de servicio por las condiciones ambientales.

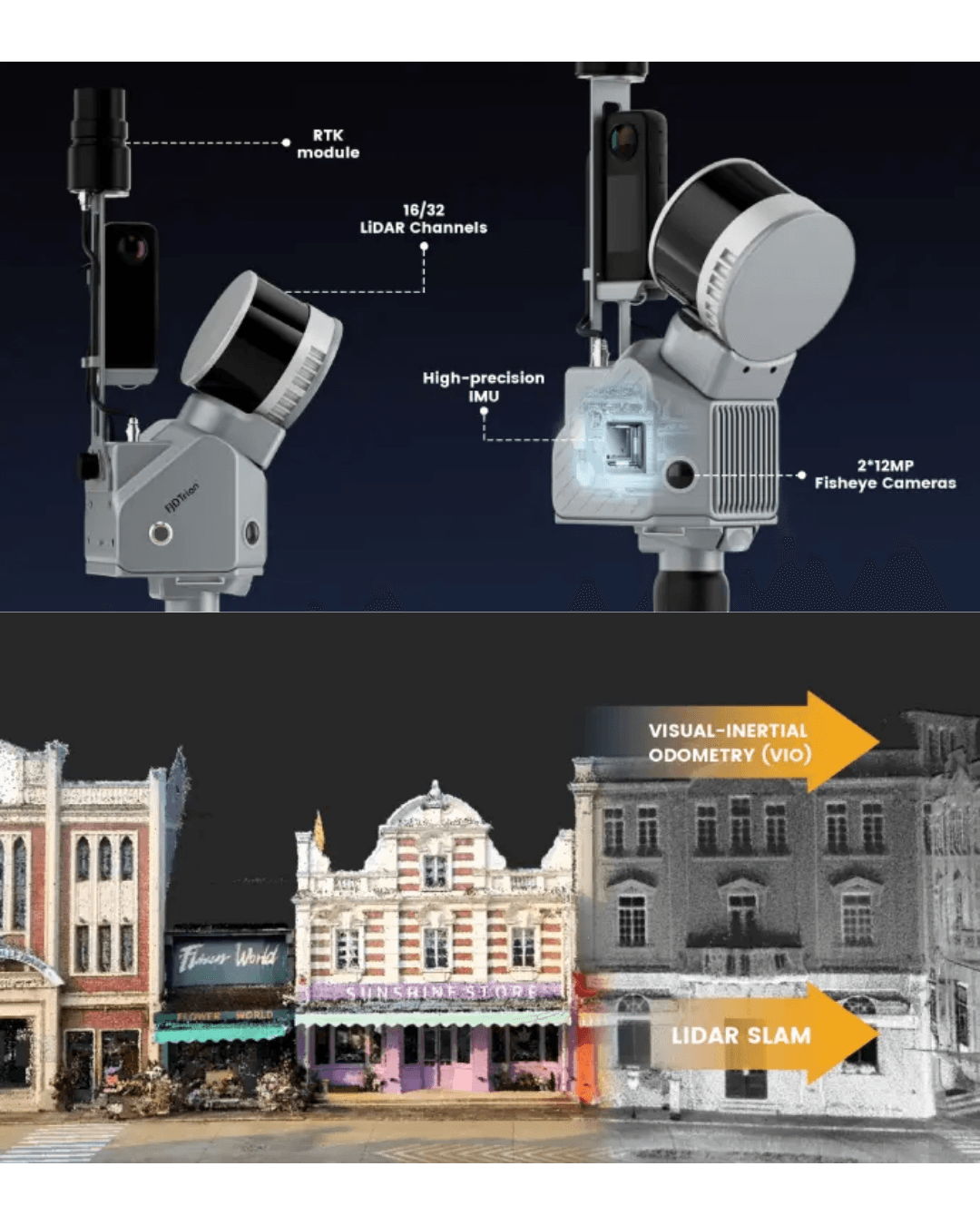

Sistema integrado monolítico: Todos los componentes (escáner, IMU, cámara, procesador) están calibrados de fábrica y protegidos en una carcasa única. Esta integración elimina los problemas de sincronización entre sensores, reduce los puntos de fallo mecánico y acelera la puesta en marcha: del maletín al escaneo en menos de dos minutos.
Autonomía de 3-4 horas: El sistema de doble batería aporta 3-4 horas de autonomía en uso continuo, cubriendo jornadas completas sin interrupciones para recarga. Para proyectos multi-día en ubicaciones remotas sin acceso a electricidad, esta autonomía multiplica por tres o cuatro la productividad diaria.
Procesamiento en tiempo real y validación en campo: El SSD interno de 512 GB (ampliable a 1 TB) almacena decenas de levantamientos completos. El procesamiento en tiempo real genera nubes de puntos preliminares durante la captura, permitiendo la validación inmediata de la cobertura y las decisiones sobre recapturas mientras aún estás en campo.
GNSS RTK opcional para georreferenciación: La versión con módulo RTK integra el posicionamiento satelital de precisión centimétrica (8 mm horizontal + 1 ppm RMS) con las capacidades SLAM. Esta combinación es óptima para levantamientos mixtos interior-exterior que requieren georreferenciación absoluta precisa.
Visual SLAM con cámaras duales de 12 MP: El sistema combina los datos LiDAR con la información de las dos cámaras de 12 MP (FOV 200°), mejorando el rendimiento en entornos con baja geometría donde solo el LiDAR tendría dificultades (superficies planas, pasillos largos sin rasgos, espacios vacíos).
Rendimiento LiDAR por Modelo
| Característica | S2 | S2 Pro | S2 Max |
| Canales LiDAR | 16 | 32 | 32 |
| Tasa de puntos | 320.000 pts/s | 640.000 pts/s | 640.000 pts/s |
| Rango de escaneo | 120 m (80% refl.) | 120 m (80% refl.) | 300 m (80% refl.) |
| Rango (@10% refl.) | 80 m | 80 m | 80 m |
| Característica | Detalle |
| Precisión Relativa | 1,2 cm |
| Precisión Absoluta | 3 cm |
| Campo de Visión (FOV) | 360º x 270º |
| Cámaras integradas | 2 cámaras de ojo de pez de 12 MP cada una |
| Módulos integrados | Cámara, IMU de alta precisión y módulo RTK |
| Seguridad Láser | Clase 1 / 905 nm (seguro para la vista) |
Parámetros del Sistema
| Característica | Detalle |
| Peso | 1,8 kg (excluye batería, cámara externa y módulo RTK) |
| Dimensiones | 107 x 118 x 398 mm (incluyendo base y batería) |
| Almacenamiento | 512 GB (expandible) |
| Autonomía | 3 horas (con un juego de 2 baterías) |
| Consumo de Energía | 25 W |
| Temperatura operativa | -10ºC a 50ºC |
Software y Exportación
| Característica | Detalle |
| Software de campo | FJD Trion Scan (soporta más de 8000 sistemas de coordenadas) |
| Software de oficina | FJD Trion Model |
| Transferencia de datos | WIFI y USB Type-C |
| Formatos de exportación | .las, .ply, .pts, .e57 |
Levantamientos topográficos de gran escala: Captura precisa de terrenos de cientos de hectáreas con modelos de elevación de alta resolución. Aplicaciones en desarrollo urbanístico, estudios ambientales, planificación de infraestructuras. El alcance de 120-300m y densidad de hasta 640.000 pts/s permiten generar modelos digitales de terreno detallados caracterizando topografía compleja en fracción del tiempo versus métodos tradicionales.
Minería y canteras: Mejora seguridad y eficiencia en operaciones mineras. Evaluación de condiciones ambientales, mapeo preciso de galerías subterráneas, mediciones volumétricas de material extraído. Proporciona insights en tiempo real sobre condiciones de túneles, depósitos minerales, e integridad estructural. El S2 MAX a 300m captura frentes de explotación completos desde posición segura, mientras IP54 resiste polvo extremo de voladuras.
Arquitectura, ingeniería y construcción (AEC): Toma decisiones informadas desde blueprint hasta QA/QC con levantamientos de edificios, escaneo a CAD/BIM, documentación as-built, planos de plantas, y cálculos de volúmenes apilables. Campo de visión 360° × 270° captura simultáneamente estructura, instalaciones MEP en cubierta, y cimentaciones en una pasada, acelerando generación de modelos BIM.
Gestión de propiedades y evaluación inmobiliaria: Evalúa integridad estructural, planifica espacios, e identifica áreas que necesitan reparación o renovación. Reduce incertidumbre en decisiones de inversión con dataset espacial rico que documenta estado actual completo de activo inmobiliario. Cámaras 12MP texturizan nubes de puntos con fotografías de alta resolución para presentaciones a inversores/compradores.
Seguridad pública y documentación forense: Aprovecha datos de nubes de puntos para mejorar preparación ante desastres y planes de recuperación. Registro rápido y preciso de escenas de accidente o evidencia de escenas de crimen para documentación forense inmediata y precisa. Procesamiento en tiempo real permite validar que escena está completamente capturada antes de liberar zona, crítico cuando evidencia es perecedera o zona debe reabrirse al tráfico.

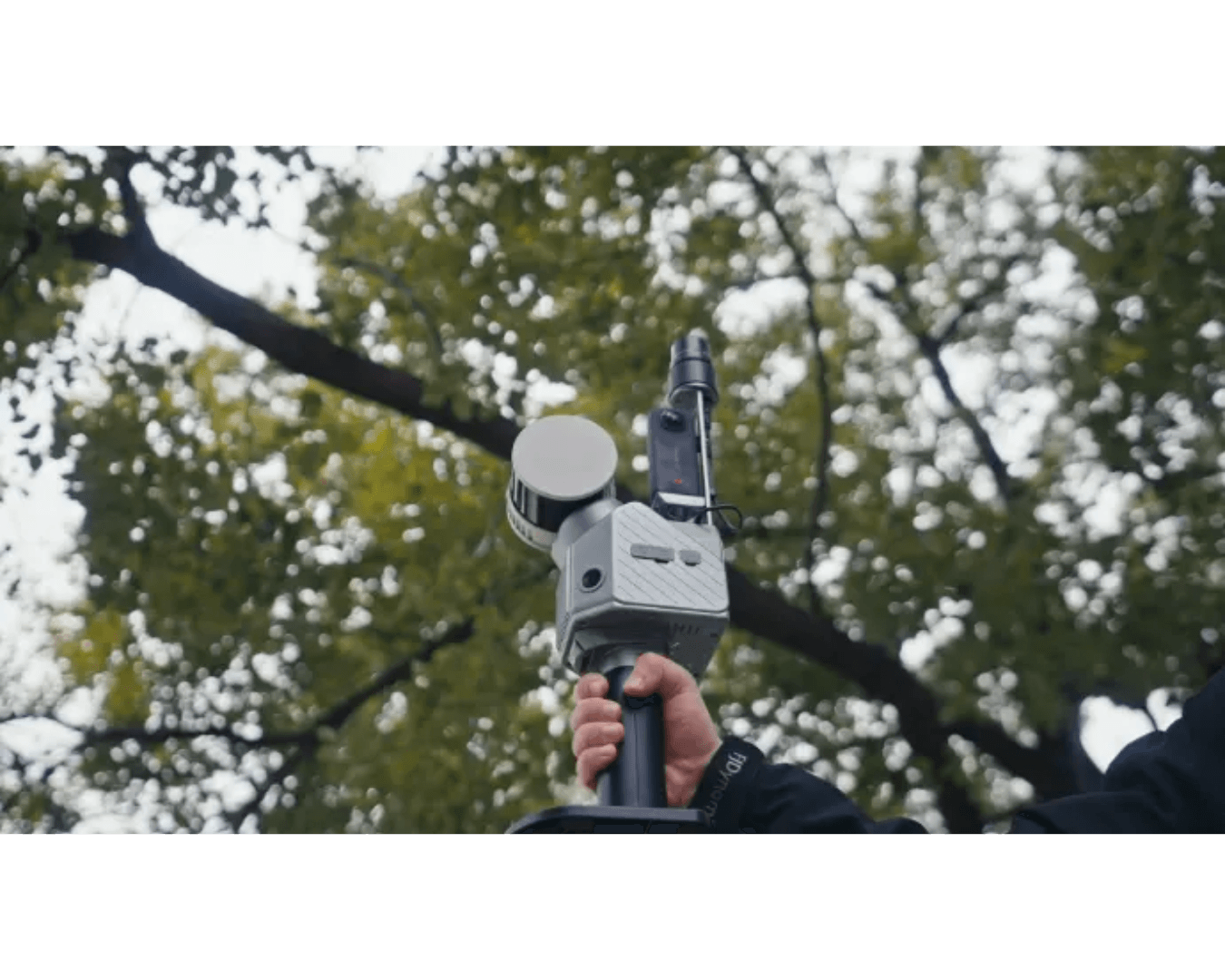

Análisis forestal y gestión de vegetación: Gestiona y monitoriza inventario de árboles con paseo rápido por bosque. Mide coronas, analiza diámetros de troncos, calcula altura de árboles usando datos precisos de nubes de puntos. Visual SLAM con cámaras mejora tracking en bosques densos donde geometría repetitiva (troncos uniformes) podría dificultar SLAM puro LiDAR.
